ABB PSTX Softstarter
Devreye alma - Sık sorulan sorular
İçerik
PSTX Softstarter (Yumuşak yolverici)
PSTX yumuşak yolvericide hangi ayarları yapmam gerekiyor?
Ağır şart uygulamalar için öneriler
Neden start’a bassam da motor çalışmıyor ve softstarter tepki vermiyor?
K4, K5, K6 programlanabilir çıkış röleleri
In0-In1-In2 programlanabilir girişler
Sıcaklık sensörü ile ilgili ayarlar
Koruma fonksiyonlarının çalışma modları
Olay grupları
Boştaki olay gruplarına nasıl atama yaparım?
Hatayı çıkış rölesine atamak
Motor bağlantısı olmadan yumuşak yolvericiyi test etmek
Fabrika ayarlarına dönmek
Parametre kilidi
Tuş takımı kilidi
Haberleşme ayarları
Sürüm güncellemesi nasıl yapılır? (FW update)
Durum LED’leri
Parametre transferi
PSTX softstarter koruma fonksiyonlarının aktifleşmesinin olası nedenleri ve çözümleri
PSTX Softstarter arızalar, olası nedenler ve çözümler

PSTX yumuşak yolvericide hangi ayarları yapmam gerekiyor?
PSTX yumuşak yolvericilerde birçok farklı koruma ve uygulama özel fonksiyonlar yer almaktadır. Her bi- riyle ilgili ayar sahaları ve açıklamaları PSTX kurulum ve devreye alma kılavuzunda yer almaktadır. Ancak temel olarak yapılacak 3 ayar aşağıda açıklanmıştır.

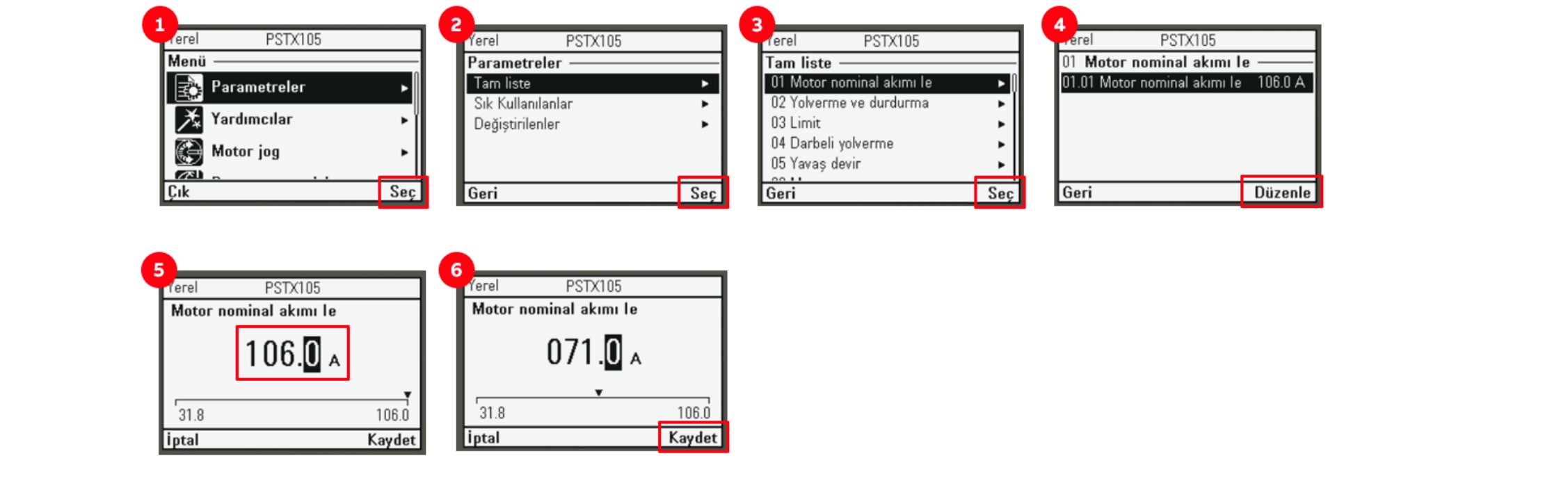

Motor nominal akımı Ie için: Menü > Parametreler > Tam Liste > 01 Motor nominal akımı Ie
Direk bağlantı (softstarter’dan motora 3 kablo) yapıldıysa motor isim plakasında yer alan Ie değeri girilir. Üçgen bağlantı (softstarter’dan motora 6 kablo) yapıldıysa motor isim plakasında yer alan Ie değerinin
%58’i girilir. Bu ayar oldukça önemlidir. Örneğin akım limiti, Ie değerinin katlarıdır (örn: 4xIe). Akım limiti aşıldığında korumanın aktifleşmesi için Ie değerinin doğru girilmesi gereklidir.

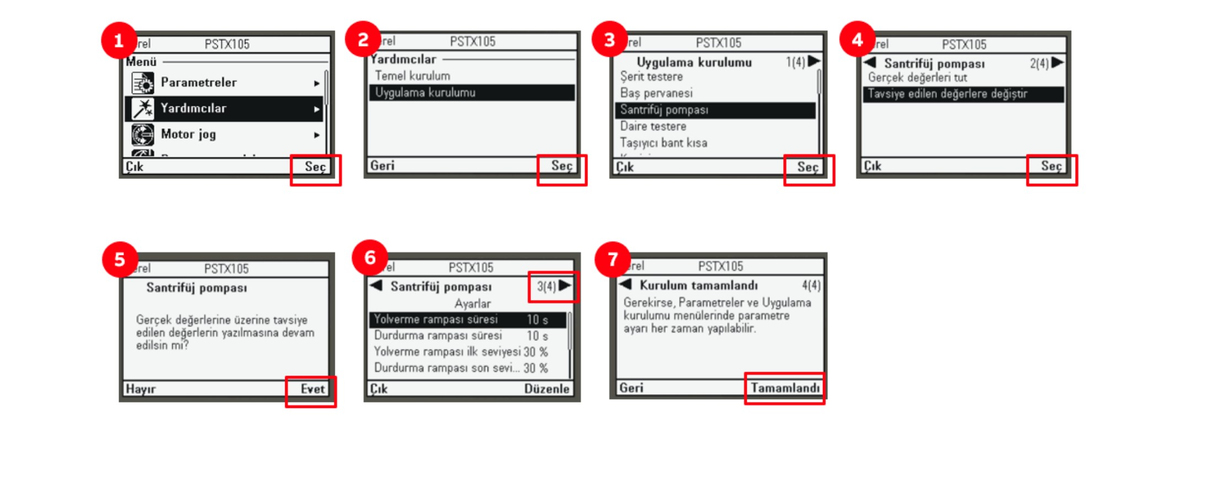

Uygulama tipini seçmek için: Menü > Yardımcılar > Uygulama kurulumu > (ilgili uygulama seçilir) > Tav- siye edilen ayarlarla değiştir > Evet
Uygulama tipi seçilerek kalkış-duruş rampaları için tipik uygulamalarda ABB tarafından tavsiye edilen ayarlar otomatik olarak cihaza tanımlanır, örn kalkış rampası süresi/tipi vb. Aşağıda santrifüj pompası uygulaması için örnek uygulama kurulumu gösterilmiştir.

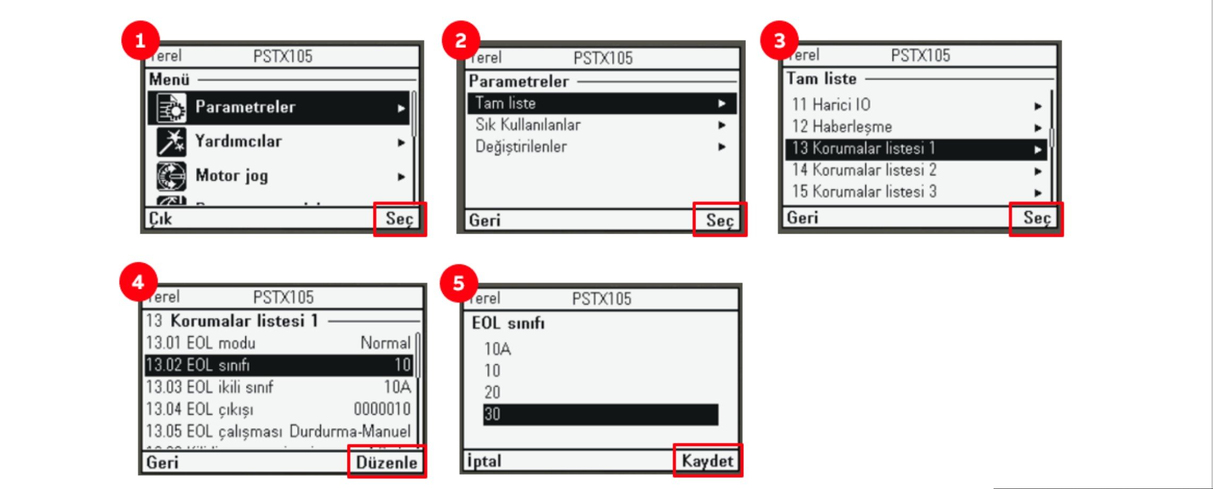

EOL sınıfını seçmek için: Menü > Parametreler > Tam Liste > Korumalar listesi 1 > EOL sınıfı
EOL sınıfları IEC60947-4-1 standardında belirtilen açma sınıflarını temsil eder. Uygulamaya göre 10A, 10, 20 veya 30 seçilir. Eğer ağır şart uygulama ise “30” seçilmelidir. Örneğin normal şart olan pompa uygula- ması için sınıf 10; ağır şart uygulama olan kırıcı için sınıf 30 seçebilirsiniz.

PSTX Ağır şart uygulamalar için öneriler
Kırıcı/öğütücü gibi ağır şart, yüklü kalkış gerektiren uygulamalarda yukarıda bahsedilen ayarlara ek ola- rak akım limitinin arttırılması ve/veya darbeli yolvermenin aktive edilmesi gerekebilir.

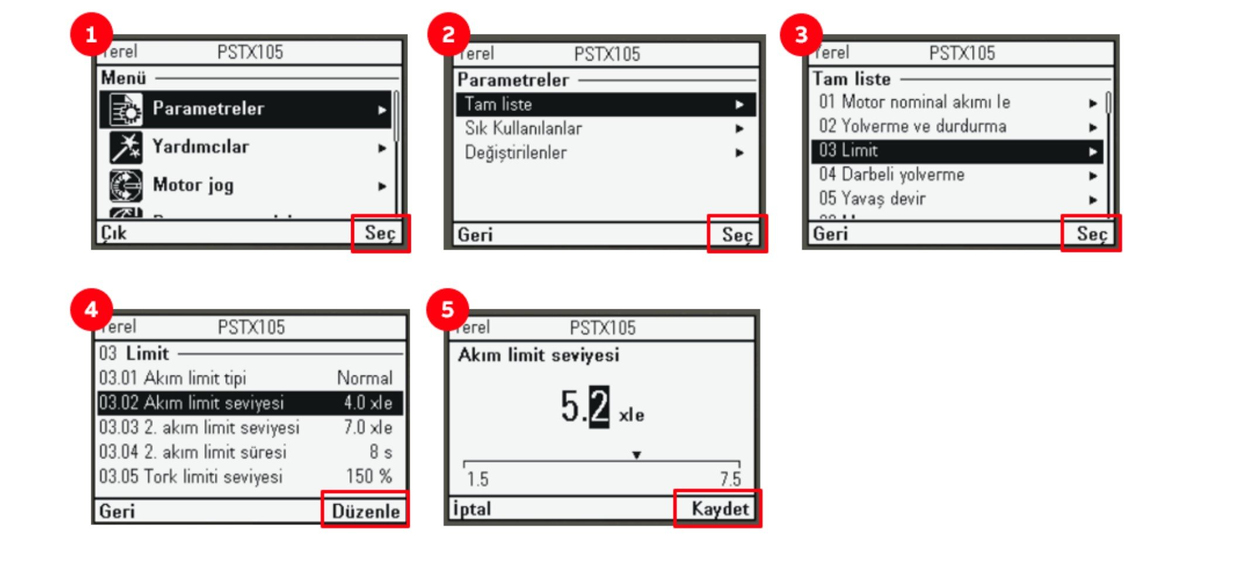

Akım limitini ayarlamak için: Menü > Parametreler > Tam Liste > 03 Limit > 03.02 Akım limit seviyesi

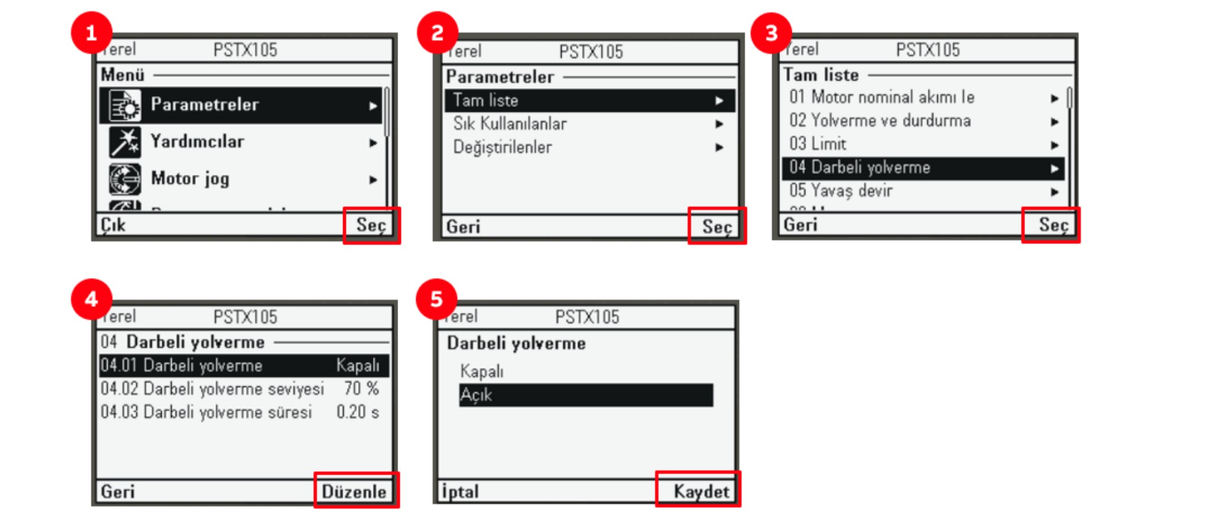

Darbeli yolverme fonksiyonunu ayarlamak için: Menü > Parametreler > Tam Liste > Darbeli yolverme
Kalkış anında ekstra desteğe ihtiyaç duyan uygulamalarda (örn kırıcı yüklü kalkış), ilk atalet momentini aşmak için kullanılan bir fonksiyondur. Uygulama yüküne göre darbeli yolverme seviyesi ve süresi değişebilir. İlgili ayarlar darbeli yolverme fonksiyonu açıldıktan sonra yapılabilir. Darbeli yolvermeden sonra normal kalkış rampasına geçilir. Darbeli yolverme esnasında akım limiti fonksiyonu devre dışıdır.

Start-stop nasıl tetiklenir?
PSTX yumuşak yolverici ile motoru çalıştırmak için 3 yöntem bulunur: HMI üzerindeki butonlar (yerel), 13- 14 terminalleri (uzaktan), fieldbus (uzaktan).
Yerel-uzak kumanda modları: HMI üzerindeki L/R (local/remote) butonu ile yerel ve uzaktan kumanda çalışma ayarlanabilir. “Yerel” moddayken klemense bağlı butonların tetiklenmesi ile çalışmaz. “Uzak” moddayken HMI üzerindeki start butonuyla çalışmaz. Hangi modda olduğu ekranın sol üst köşesinden görüntülenebilir.

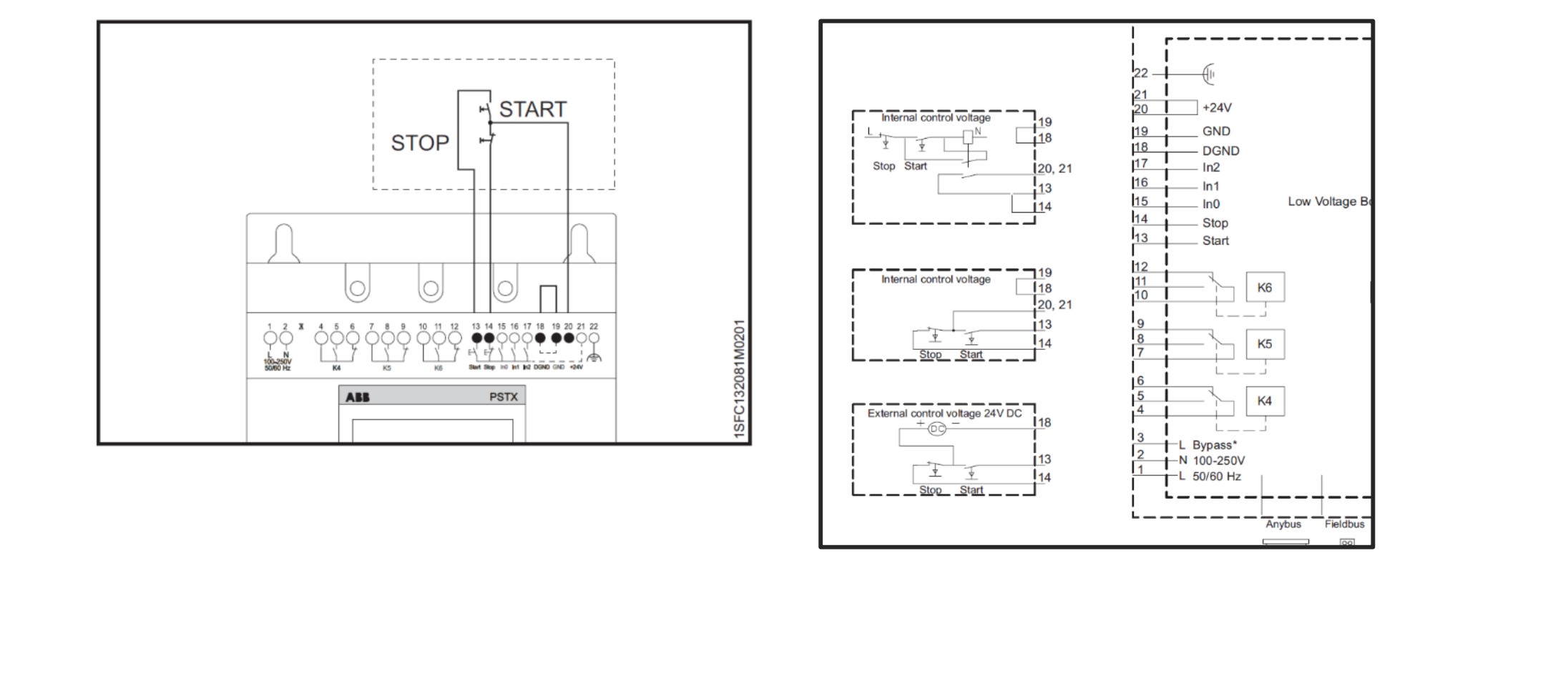

13-14 terminalleri: 13 ve 14 terminallerinin fonksiyonları sabittir, ayarlanamaz, değiştirilemez. 13 terminali START, 14 terminali STOP komutlarını verir. Her ikisinin de BİREBİR önerilen devre şemasındaki gibi bağ- lanması gerekir. Start için sürekli sinyal vermeye gerek yoktur, bir kere tetiklenmesi yeterlidir.
PSTX Softstarter kontakların beslenmesi için dahili kontrol besleme gerilimi (24 V DC) sunar. Böylece ha- rici bir güç kaynağına ihtiyaç duyulmaz. UYARI: 20-21 uçları, 24 V DC çıkış verir. Lütfen buraya harici 24 V DC besleme bağlamayınız.

Neden start’a bassam da motor çalışmıyor ve softstarter tepki vermiyor?
- Yerel-uzaktan kumanda modlarını kontrol ediniz.
- Bağlantıların önerilen devre şemalarıyla BİREBİR olup olmadığını kontrol ediniz. (en sık yapılan hata stop’un bağlanmamasıdır, stop öncelikli ve ters mantık/NK çalıştığı için stop’a sinyal gitme- diği sürece start veremezsiniz)
- Start ve stop komutu aynı anda veriliyor olabilir. Bağlantıları kontrol ediniz.
- Fieldbus üzerinden çelişen bir komut geliyor olabilir, master/PLC tarafını kontrol ediniz.
- Koruma/arıza dolayısıyla Softstarter hataya geçmiş olabilir. Softstarter’ın “yolvermeye hazır” ko- numda olup olmadığını kontrol ediniz. Ana sayfada sol alttaki “Options” üzerinden “Etkin arıza- lar/korumalar” üzerinden mevcut bir arıza veya koruma fonksiyonunun aktifliğini kontrol ediniz.
- Programlanabilir girişler (In0-In1-In2) fonksiyon olarak çelişen ifadeler atanmış olabilir. Girişleri tetikleyen sinyalleri (terminal 15-16-17) ve girişlerin fonksiyonlarını (Dahili IO) kontrol ediniz.
- Motor bağlanmamış veya eksik/hatalı bağlanmış olabilir. Kumanda devresini test etmek için de- neme yapıyorsanız motor olmadan test etmek için bu kılavuzu inceleyiniz.
K4, K5, K6 programlanabilir çıkış röleleri
|
K4
|
K5
|
K6
|
Klemensteki yeri
|
Terminal 4-5-6
|
Terminal 7-8-9
|
Terminal 10-11-12
|
Menüdeki yeri
|
Parametreler > Tam Liste > 10 Dahili IO >
10.04 K4 işlevi
|
Parametreler > Tam Liste > 10 Dahili IO >
10.05 K6 işlevi
|
Parametreler > Tam Liste > 10 Dahili IO >
10.06 K6 işlevi
|
Çalıştır
|
Kalkış rampası ve nominal ça- lışma
|
Sıra 1-2-3 TOR
|
Sıralı yolverme için bypass kon- taktörlerinin kontrolünde kulla- nılır
|
Rampa Sonu
|
Nominal çalışma (TOR)
|
Ters yön çalışma
|
Çift yönlü çalışmada ters yön kontaktörünün kontrolünde kul- lanılır
|
Olay grubu 0-6
|
Bkz. Olay grupları
|
Yolvermeye hazır
|
Start tetiklendiğinde motorun çalıştırılabileceği durumlar
|
Sıra 1-2-3 Çalışma
|
Sıralı yolverme için hat kontak- törlerinin kontrolünde kullanılır
|
Fieldbus
|
Fieldbus haberleşme ile kontrol
|
In0-In1-In2 programlanabilir girişler
|
In0
|
In1
|
In2
|
Klemensteki yeri
|
Terminal 15
|
Terminal 16
|
Terminal 17
|
Menüdeki yeri
|
Parametreler > Tam Liste > 10 Dahili IO >
10.01 In0 işlevi
|
Parametreler > Tam Liste > 10 Dahili IO >
10.02 In1 işlevi
|
Parametreler > Tam Liste > 10 Dahili IO >
10.03 In2 işlevi
|
Sıcaklık sensörü ile ilgili ayarlar
PTC yada PT100 sensörleri motor sıcaklığını izlemek amacıyla kullanılan harici sıcaklık izleme sensörleridir. Terminal 25-26-27 üzerinden bağlantısı yapılır.
Menü > Parametreler > Tam Liste > 10 Dahili IO > 10.11 Harici termal sensör – kimlik Menü > Parametreler > Tam Liste > 17 Korumalar Listesi 5

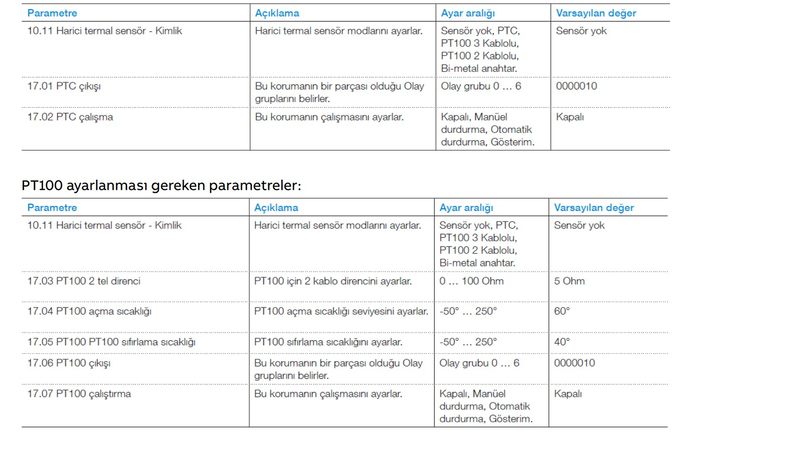

PTC – ayarlanması gereken parametreler:

PT100 ayarlanması gereken parametreler:

Koruma fonksiyonlarının çalışma modları
Koruma fonksiyonlarının her biri için çalışma modu 4 farklı şekilde ayarlanabilir: Kapalı, durdurma-ma- nuel- durdurma-otomatik, gösterim. PT100 sıcaklık koruma fonksiyonu üzerindeki örnek ile bu modlar aşağıda açıklanmıştır.
Kapalı
|
İlgili koruma fonksiyonu aktif değil. Örnek: PT100 sensörü aşırı sıcaklık algılasa bile softstarter motoru durdurmaz. Uyarı vermez.
|
Durdurma-manuel
|
Bu örnekte PT100 sensörü aşırı sıcaklık ölçtüğünde softstarter motoru durdurur. Mo- tor belirlenen sıcaklık eşiklerinin altına inse bile softstarter motora yolvermek için manuel müdahale bekler.
|
Durdurma-otomatik
|
Bu örnekte PT100 sensörü aşırı sıcaklık ölçtüğünde softstarter motoru durdurur. Mo- tor belirlenen sıcaklık eşiklerinin altında in- diğinde softstarter motora otomatik olarak tekrardan yolverir, manuel müdahale beklemez.
|
Gösterim
|
Bu örnekte PT100 sensörü aşırı sıcaklık ölçtüğünde softstarter motoru durdurmaz. PT100 sıcaklık uyarısı verir.
|
Otomatik yeniden yolverme:
İlgili koruma fonksiyonunun çalışma modunu durdurma-otomatik ayarladıktan sonra ek bir ayar daha bulunuyor. : Menü > Parametreler > Tam Liste > 09 Otomatik yeniden yolverme > 09.02 Otomatik yeniden yolverme > *Açık*
09.01 Otomatik sıfırlama gecikme süresi : Koruma fonksiyonu sıfırlandıktan x saniye sonra softstarter otomatik yeniden yolvermeye çalışacaktır.
09.03 Otomatik yeniden yolverme maksimum sayısı : Ayarlanan x saniye kadar bekledikten sonra kaç defa yeniden yolverme denemesi yapacağı belirlenir.
Olay grupları
PSTX yumuşak yolvericilerde 0’dan 6’ya kadar numaralandırılmış 7 farklı olay grubu mevcuttur. Arızalar à Varsayılan Olay Grubu 0 (0000001)
Korumalar à Varsayılan Olay Grubu 1 (0000010) Uyarılar à Varsayılan Olay Grubu 2 (0000100)
Her bir koruma-arıza fonksiyonunu bir veya daha fazla olay grubuna atamak mümkündür. Olay grubu 4-6 varsayılan olarak boştadır, özelleştirilerek atamalar yapılabilir.
Arızalar: Aşırı akım, faz kaybı, soğutucu blok aşırı sıcaklık, kötü şebeke kalitesi, şönt hatası, düşük bes- leme gerilimi, tristör aşırı yük, kısa devre tristör, açık devre tristör, belirlenemeyen hata, belirsiz kimlik, hatalı bağlantı, hatalı kullanım, elektronik arıza
Korumalar: Elektronik aşırı yük, kilitli rotor, faz ters yön, akım dengesizliği, akım yetersizliği, kullanıcı ta- nımlı koruma, toprak hatası, aşırı gerilim, düşük gerilim, gerilim dengesizliği, PT100 koruması, PTC koru- ması, güç faktörü düşük yük, çok uzun süre akım limiti, bypass açık, fieldbus haberleşme hatası, 24 V çı- kış, HMI hatası, maksimum saat başı yolverme sayısı, otomatik yeniden yolverme zaman aşımı, uzun kalkış süresi, frekans aralığı
Boştaki olay gruplarına nasıl atama yaparım?
Olay grubu 4-6 varsayılan olarak boştadır. İstenilen koruma veya arızaların çıkışlarını istenilen olay gru- buna atayabilirsiniz.

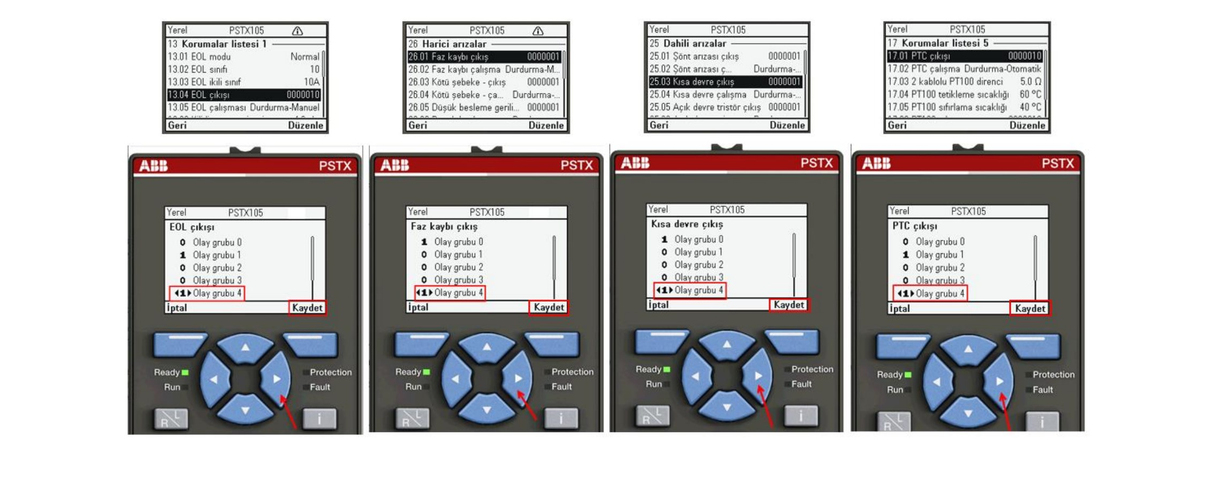

Örnek: EOL koruması, PTC koruması, faz kaybı arızası ve tristör kısa devre arızası için olay grubu 4 kulla- nılacak.

Hatayı çıkış rölesine atamak
Çıkıştan almak istediğiniz spesifik bir veya birden fazla hata varsa à Kendi olay grubunuzu oluşturun Çıkıştan almak istediğiniz tüm arızalarsa à Olay grubu 0
Çıkıştan almak istediğiniz tüm korumalarsa à Olay grubu 1
Örnek: Tüm arızalar için K4 çıkış rölesinden sinyal almak isteniyorsa: Menü > Parametreler > Tam Liste > 10 Dahili IO > 10.04 K4 işlevi > Olay grubu 0
Motor bağlantısı olmadan yumuşak yolvericiyi test etmek
Yumuşak yolverici motor bağlamadan demo modunda test edilebilir (örn kumanda bağlantılarının kont- rolü için). Demo modunun doğru çalışması için motor ve çalışma gerilimi bağlantılarının kesilmesi gerek- mektedir. Gerçek motor bağlantısı yapılmadan önce sistem modu tekrar normal moda alınmalıdır.
Menü > Parametreler > Tam Liste > 28 Servis > 28.41 Sistem Modu > Demo
Menü > Parametreler > Tam Liste > 28 Servis > 28.40 Simülasyon bağlantısı > (direk veya üçgen)
Menü > Parametreler > Tam Liste > 28 Servis > 28.38 Simülasyon motoru > (ilgili motorun nominal akı- mına en yakın motor seçilir)
Fabrika ayarlarına dönmek
Menü > Ayarlar > Varsayılanlara Sıfırla > Tüm parametreleri sıfırla
Parametre kilidi
Operatörün herhangi bir izinsiz değişiklik yapmasını engellemek için tüm parametreleri kilitleyebilirsiniz. Parametre değişikliği için şifrenin girilmesi gerekir. Varsayılan şifre 12345.
Options > HMI Yapılandır > Parametreleri kilitle > 12345
Tuş takımı kilidi
HMI üzerinden yanlışlıkla start vermeyi önlemek veya izinsiz start-stop yapılmasını engellemek için HMI üzerindeki butonların kullanılması engellenebilir. Varsayılan şifre 12345.
Options > HMI Yapılandır > Kilit tuşları > 12345
Varsayılan şifre “Kilit kodunu değiştir” seçilerek değiştirilebilir. Değiştirilen şifrenin unutulması duru- munda “tüm parametreleri sıfırla” seçilmelidir. Bu şekilde tüm kalkış-duruş vb ayarları da sıfırlanıp fab- rika ayarlarına döndürülecektir.
Haberleşme ayarları
Dahili Modbus RTU haberleşmesi için:
Menü > Parametreler > Tam Liste > 12 Haberleşme > 12.01 Com3 işlevi > Modbus RTU bağımlı Menü > Parametreler > Tam Liste > 12 Haberleşme > 12.02 FB arayüz soketi > Modbus RTU
Menü > Parametreler > Tam Liste > 12 Haberleşme işlem sırası altındaki gerekli cihaz adresi, IP adresi, baud hızı, eşlik ayarları mevcut kuruluma göre gerçekleştirilir.
Dahili Modbus RTU ve harici Anybus modülleriyle sağlanan tüm haberleşme protokolleriyle ilgili detaylı kılavuzlara LİNKten erişebilirsiniz.
Sürüm güncellemesi nasıl yapılır? (FW update)
PSE ve PSTX yumuşak yolvericilerde sürüm güncellemesi yapılması gereklidir. ABB tarafından belirli ara- lıklarla performans artışı, menü değişiklikleri, yeni özelliklerin eklendiği sürüm güncellemeleri için kata- logda belirtilen özel USB kablolarının temin edilmesi gerekmektedir. PSE ve PSTX için birer kablo alınması yeterlidir.
