Endüstriyel otomasyon sistemlerinde farklı cihazlar arasında doğru ve kararlı iletişim kurmak için sinyal dönüştürücüler büyük bir öneme sahiptir. Sensörlerden, ölçüm cihazlarından veya kontrol ünitelerinden gelen sinyaller genellikle farklı gerilim veya akım seviyelerinde olur. İşte bu farklılıkların giderilmesini ve sistemin bir bütün olarak doğru çalışmasını sağlayan cihazlara sinyal dönüştürücü denir. ABB’nin gelişmiş sinyal dönüştürücü çözümleri, yüksek hassasiyet, izolasyon ve güvenilir performans sunar. Datech Market, bu ürünleri mühendislik desteğiyle birlikte kullanıcılarına ulaştırır.

Sinyal Dönüştürücü Nedir?

Sinyal dönüştürücü (signal converter), bir sistemdeki elektriksel sinyali başka bir biçime dönüştüren elektronik bir bileşendir. Genellikle sensörlerden gelen analog veya dijital sinyalleri, PLC veya kontrol cihazlarının anlayabileceği uygun formatlara çevirir. Bu sayede veri iletiminde hatalar azalır, sistem güvenilirliği artar ve ölçüm sonuçları daha doğru hale gelir.

Sinyal Dönüştürücünün Çalışma Prensibi

Bir sinyal dönüştürücü, girişten gelen sinyali (örneğin 0–10V, 4–20mA, Pt100 vb.) alır, gerekli amplifikasyon, izolasyon ve dönüştürme işlemlerini yaparak çıkışta hedef formata dönüştürür. Bu dönüşüm süreci; analogdan dijitale (A/D), dijitalden analoga (D/A) veya farklı akım-gerilim seviyelerine göre olabilir.

Sinyal Dönüştürücülerin Temel Fonksiyonları

• Sinyal Uyarlama: Farklı sistemler arasındaki gerilim veya akım seviyesini eşleştirir.
• Galvanik İzolasyon: Giriş ve çıkış devrelerini elektriksel olarak ayırarak sistem güvenliğini artırır.
• Filtreleme: Gürültü veya parazit içeren sinyalleri temizleyerek doğru veri sağlar.
• Dönüştürme: Analog sinyali dijital forma veya tam tersi şekilde çevirir.
• Amplifikasyon: Zayıf sinyalleri güçlendirerek ölçüm doğruluğunu artırır.

Sinyal Dönüştürücü Çeşitleri

Uygulama türüne göre birçok farklı sinyal dönüştürücü tipi bulunur. ABB, endüstriyel otomasyon sistemleri için geniş ürün yelpazesiyle her ihtiyaca uygun modeller sunar.

• Analog Sinyal Dönüştürücüler: Gerilim (V) ve akım (mA) sinyallerini dönüştürür.

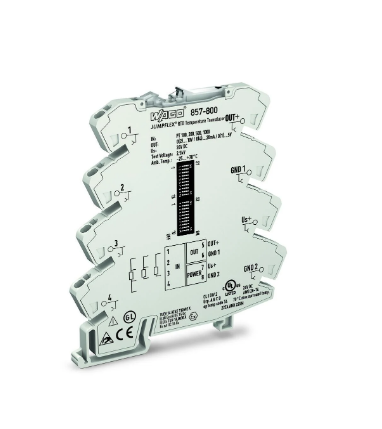

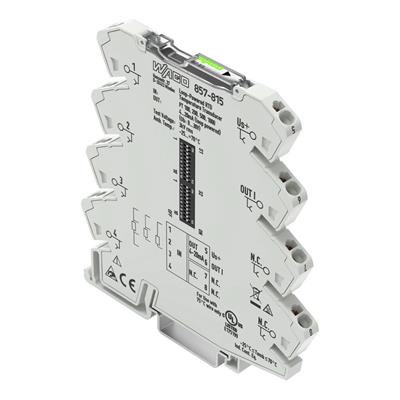

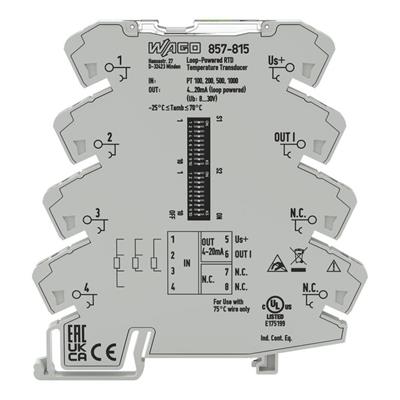

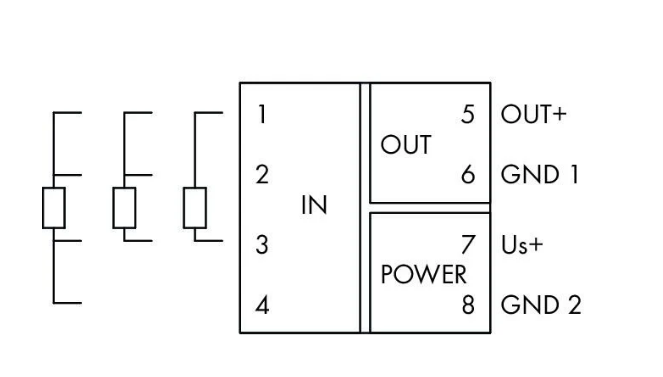

• Isı Sinyal Dönüştürücüler: Termokupl veya Pt100 sensörlerinden gelen sıcaklık verilerini elektriksel sinyale çevirir.
• Frekans Dönüştürücüler: Darbe veya hız sinyallerini analog forma dönüştürür.
• İzolasyon Dönüştürücüleri: Farklı sistemler arasında elektriksel izolasyon sağlar.
• Dijital Dönüştürücüler: RS232, RS485, Modbus gibi iletişim protokollerini dönüştürür.

ABB Sinyal Dönüştürücü Serileri

ABB, endüstriyel uygulamalara yönelik dayanıklı, güvenilir ve yüksek hassasiyetli sinyal dönüştürücü çözümleriyle öne çıkar. Ürün gamı, otomasyon sistemlerinden enerji izleme çözümlerine kadar geniş bir yelpazeye hitap eder.

• CC-E Serisi: Kompakt yapı, DIN ray montajı ve galvanik izolasyon özelliğiyle saha uygulamalarına uygundur.
• CC-U Serisi: Ayarlanabilir giriş/çıkış değerleriyle esnek kullanım imkânı sağlar.
• CM Serisi: İzleme ve kontrol fonksiyonlarıyla enerji verilerini analiz eder.

ABB Sinyal Dönüştürücülerin Öne Çıkan Özellikleri

• Yüksek Hassasiyet: ±%0.1 ölçüm doğruluğu.
• Galvanik İzolasyon: Giriş, çıkış ve güç devreleri arasında 2.5 kV’a kadar izolasyon.
• Geniş Giriş Aralığı: 0–10V, 0–5V, 0–20mA, 4–20mA giriş desteği.
• Programlanabilir Çıkış: Analog veya dijital olarak ayarlanabilir çıkış sinyali.
• DIN Ray Montajı: Kompakt yapı, kolay kurulum.
• LED Gösterge: Sinyal durumu ve hata bildirimleri için görsel uyarı.
• IP20/IP40 Koruma Sınıfı: Toz ve nem dayanımıyla güvenli çalışma.

Sinyal Dönüştürücülerin Kullanım Alanları

Sinyal dönüştürücüler, hem endüstriyel hem de bina otomasyon sistemlerinde çok geniş bir kullanım alanına sahiptir.

• Otomasyon sistemleri: PLC ve sensör arası veri iletişimi.
• Enerji izleme sistemleri: Gerilim, akım ve frekans ölçümü.
• HVAC sistemleri: Isı, nem ve basınç verilerinin dönüştürülmesi.
• Proses kontrolü: Akış, seviye ve sıcaklık ölçümlerinin yönetimi.
• Bina yönetim sistemleri: Ortam sensörlerinin merkezi kontrol sistemine entegrasyonu.

Sinyal Dönüştürücü Kullanmanın Avantajları

• Veri doğruluğu: Gürültü ve parazit etkisini minimize eder.
• Güvenlik: İzolasyon sayesinde cihazları elektriksel arızalardan korur.
• Uyumluluk: Farklı marka ve model cihazlar arasında iletişim uyumu sağlar.
• Esneklik: Giriş ve çıkış parametreleri ayarlanabilir yapıdadır.
• Enerji verimliliği: Doğru sinyal işleme sayesinde sistemin genel performansını artırır.

Sinyal Dönüştürücü Seçiminde Dikkat Edilmesi Gerekenler

• Giriş sinyal türü (gerilim, akım, sıcaklık vb.) doğru belirlenmelidir.
• Çıkış formatı, kontrol sisteminin gereksinimlerine uygun olmalıdır.
• İzolasyon derecesi, sistem güvenliğine göre seçilmelidir.
• Çalışma sıcaklık aralığı, ortam koşullarına uygun olmalıdır.
• Montaj tipi (DIN ray, pano içi) tasarıma göre belirlenmelidir.

ABB Sinyal Dönüştürücülerin Sağladığı Faydalar

• Kesintisiz veri iletişimi: Tüm sistem bileşenleri arasında uyumlu sinyal akışı.
• Yüksek dayanıklılık: Endüstriyel koşullarda uzun ömürlü çalışma.
• Kolay devreye alma: Basit bağlantı ve LED durum göstergesiyle hızlı kurulum.
• Geniş ürün yelpazesi: Analog, dijital ve sıcaklık sinyali dönüştürme modelleri.

Sinyal Dönüştürücülerin Geleceği

Endüstri 4.0 ile birlikte sinyal dönüştürücüler yalnızca veri aktarımı yapan cihazlar olmaktan çıkmıştır. Yeni nesil akıllı dönüştürücüler, IoT entegrasyonu sayesinde sistem performansını izleyebilir, hata teşhisi yapabilir ve uzaktan yönetilebilir hale gelmiştir. ABB’nin akıllı sinyal dönüştürücü çözümleri, endüstriyel otomasyonun dijital dönüşümünde önemli bir rol oynamaktadır.
