Elektronik kartlar ve endüstriyel kontrol sistemlerinde sinyal, güç ve veri iletiminin güvenli şekilde sağlanması için kullanılan PCB klemensleri, modern devre tasarımlarının vazgeçilmez bağlantı elemanlarıdır. Bu klemensler, baskılı devre kartları (Printed Circuit Board – PCB) üzerine monte edilerek, harici kabloların karta kolay ve güvenli şekilde bağlanmasını sağlar. ABB’nin yüksek kaliteli PCB klemensleri, kompakt tasarımı, yüksek akım dayanımı ve kolay montaj özellikleriyle elektronik sistemlerde maksimum güvenilirlik sunar. Datech Market, ABB’nin endüstriyel sınıf PCB klemens serilerini mühendislik desteğiyle birlikte kullanıcılarına sunmaktadır.

PCB Klemensi Nedir?

PCB klemensi, baskılı devre kartı üzerindeki devre elemanlarına dışarıdan gelen kabloların bağlantısını sağlamak için kullanılan özel klemens türüdür. Genellikle lehimleme veya tak-çıkar (plug-in) bağlantı yöntemiyle karta monte edilir. Bu sayede kart üzerindeki sinyaller, güç hatları veya kontrol devreleri harici sistemlerle entegre şekilde çalışabilir.

PCB Klemenslerinin Temel Özellikleri

• Kompakt yapı: Elektronik kartlarda minimum alan kullanımı için optimize edilmiş tasarım.
• Yüksek akım kapasitesi: 2A’dan 57A’ya kadar geniş taşıma aralığı.
• Sağlam temas: Yaylı veya vidalı bağlantı yapısıyla titreşime karşı dayanıklı temas.
• Kolay montaj: Lehimleme, soketli veya vidalı montaj alternatifleri.
• Renk kodlama: Faz, nötr, sinyal hatlarının kolay ayrımı.
• Çoklu pin seçenekleri: 2’den 24 pine kadar farklı bağlantı sayısı.

PCB Klemenslerinin Yapısı

Bir PCB klemensi, yüksek iletkenliğe sahip metal terminal blok, yalıtkan gövde (genellikle poliamid veya polyester), bağlantı vidaları veya yaylı sıkıştırma mekanizması ve kart lehim ayaklarından oluşur. Klemens gövdesi, kart üzerindeki deliklere yerleştirilir ve lehimlenir. Bağlantı yapılacak kablolar, klemensin üst kısmındaki bağlantı noktalarına sıkıştırılarak sabitlenir.

ABB PCB Klemens Serileri

ABB, endüstriyel otomasyon ve elektronik devre uygulamaları için güvenilir, modüler ve uzun ömürlü PCB klemens serileri geliştirmiştir. Bu klemensler, elektronik kontrol kartları, sürücü modülleri ve sensör bağlantı sistemlerinde yaygın olarak kullanılmaktadır.

• ABT Serisi: Kompakt yapı, yüksek akım taşıma kapasitesi ve çoklu pin konfigürasyonlarıyla profesyonel devre bağlantıları.
• SNK-Connect Serisi: Yaylı bağlantı sistemiyle hızlı montaj, titreşime karşı maksimum dayanıklılık.
• DBL-PCB Serisi: Endüstriyel panolarda kullanılan kart modülleri için uygun, sağlam yapılı bağlantı sistemi.

ABB PCB Klemenslerinin Öne Çıkan Özellikleri

• Yüksek iletkenlik: Gümüş veya kalay kaplamalı kontak yüzeyleriyle düşük direnç kaybı.
• Vibrasyon dayanımı: Mekanik titreşimlere karşı sıkı temas garantisi.
• Lehim ve plug-in uyumu: Farklı montaj yöntemleriyle esnek kullanım.
• Yüksek sıcaklık dayanımı: 120°C’ye kadar çalışma sıcaklığı.
• Uluslararası sertifikalar: IEC, UL, CSA uyumluluğu.

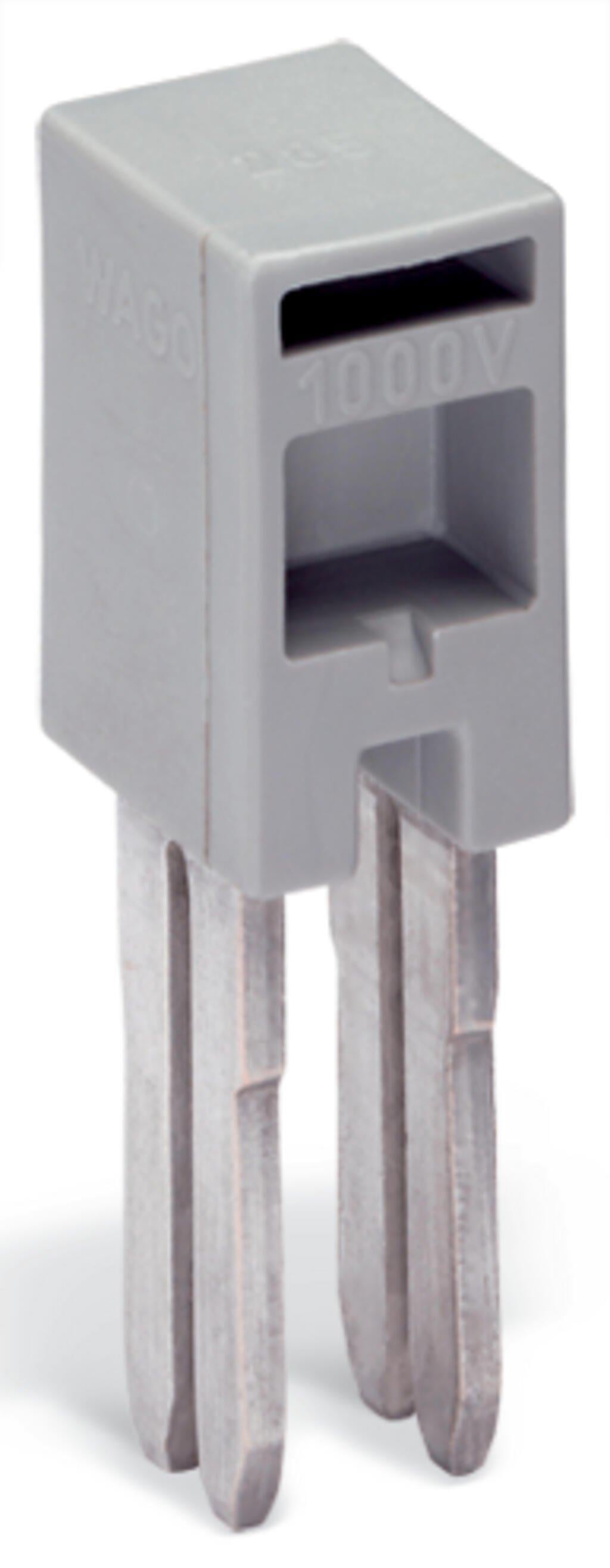

• Köprüleme desteği: Seri bağlantı kolaylığı için entegre köprü yuvaları.

PCB Klemenslerinin Kullanım Alanları

ABB PCB klemensleri, küçük elektronik devrelerden büyük endüstriyel kontrol sistemlerine kadar geniş bir kullanım alanına sahiptir:

• Elektronik kontrol kartları: Güç, sinyal ve kontrol hattı bağlantılarında.
• PLC modülleri: Giriş/çıkış bağlantılarının organize edilmesinde.
• Motor sürücüleri: Güç çıkışı bağlantılarında yüksek akım aktarımı.
• Endüstriyel panolar: Kart modülleri arası bağlantı noktalarında.
• Aydınlatma sistemleri: LED sürücü devrelerinde güvenli bağlantı.
• Enerji ölçüm cihazları: Gerilim ve akım sinyallerinin taşınmasında.

PCB Klemens Kullanmanın Avantajları

• Yer tasarrufu: Kompakt yapısıyla kart üzerinde minimum alan kaplar.
• Kolay montaj: Lehimleme veya plug-in bağlantı sayesinde hızlı kurulum.
• Bakım kolaylığı: Modüler yapısıyla hızlı sökme-takma işlemleri.
• Güvenli temas: Yüksek temas basıncı sayesinde sağlam bağlantı.
• Modüler genişleme: Kart üzerinde ek bağlantılar kolayca entegre edilebilir.

ABB PCB Klemenslerinde Güvenlik ve Kalite

ABB’nin PCB klemensleri, yüksek gerilim ve sıcaklık koşullarında dahi güvenli performans sunacak şekilde tasarlanmıştır. Kısa devre, gevşeme veya ısınma riskini ortadan kaldıran özel sıkıştırma sistemleriyle uzun ömürlü kullanım sağlar. Ayrıca, CE, UL ve VDE sertifikalarıyla uluslararası güvenlik standartlarını karşılar.

PCB Klemens Seçiminde Dikkat Edilmesi Gerekenler

• Bağlanacak devrenin akım ve gerilim değeri belirlenmelidir.
• Kartın pin aralığına (2,5 – 7,5 mm) uygun model seçilmelidir.
• Bağlantı tipi (yaylı, vidalı, plug-in) uygulamaya göre seçilmelidir.
• Yalıtım malzemesinin çalışma sıcaklığına uygunluğu kontrol edilmelidir.
• Gerekli pin sayısı ve yerleşim düzeni devre tasarımına göre belirlenmelidir.

ABB PCB Klemenslerinde Dijital Uyum

ABB’nin yeni nesil PCB klemensleri, dijital devre tasarımları ve otomasyon panolarıyla tam uyumlu şekilde çalışacak şekilde geliştirilmiştir. Yaylı bağlantı mekanizması, bakım sürelerini azaltırken; plug-in sistemler, devre kartlarının hızlı değiştirilmesine olanak tanır. Datech Market, ABB’nin kompakt ve yüksek performanslı PCB klemens çözümleriyle elektronik ve endüstriyel sistemlerde güvenli bağlantı altyapısı sağlar.
