Elektrik motorlarını doğrudan şebekeye bağlamak, ani akım artışlarına ve mekanik zorlanmalara neden olabilir. Bu durum ekipman ömrünü kısaltır, enerji verimliliğini düşürür ve bakım maliyetlerini artırır. ABB’nin PSR Serisi Soft Starter çözümleri, bu sorunları ortadan kaldırmak için geliştirilmiş kompakt, ekonomik ve güvenilir bir kalkış kontrol sistemidir. Datech Market güvencesiyle sunulan PSR serisi, küçük ve orta ölçekli motor uygulamalarında yumuşak kalkış ve duruş sağlayarak sistem güvenliğini ve verimliliğini artırır.

PSR Serisi Nedir?

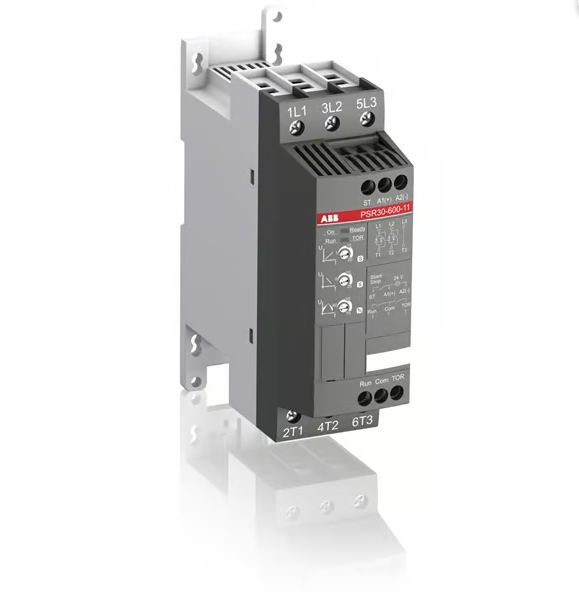

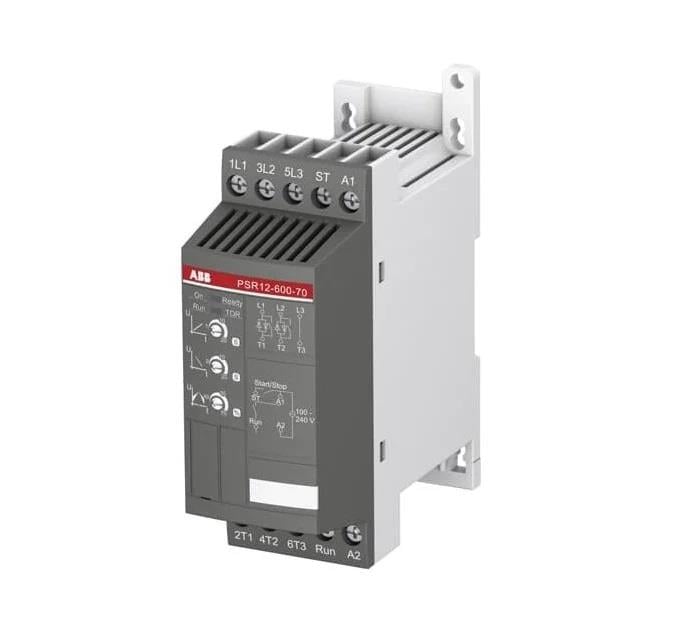

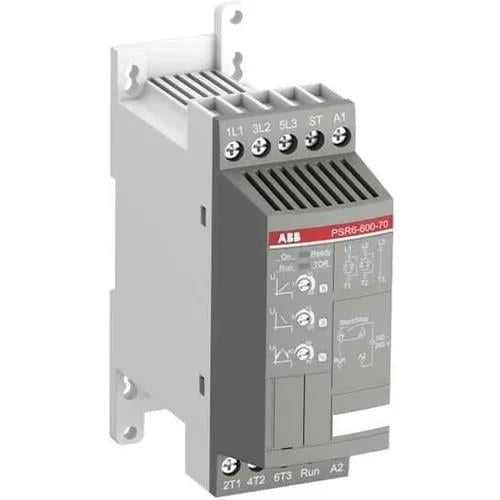

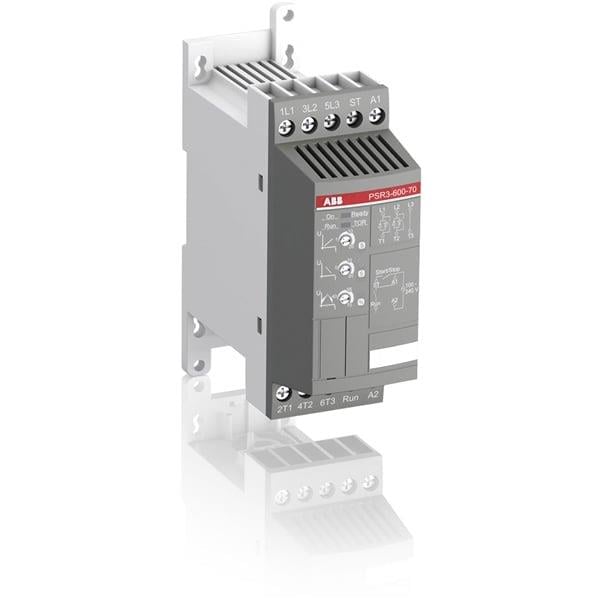

ABB PSR serisi, motorların ilk kalkış anında oluşan yüksek akım ve torku sınırlandıran, üç fazlı tam kontrol soft starter ailesidir. Kompakt tasarımı, kolay kurulumu ve bakım gerektirmeyen yapısı ile düşük güçlü motor uygulamalarında mükemmel bir çözümdür. PSR serisi, ABB’nin PSTX ve PSE gibi daha gelişmiş serilerinin sadeleştirilmiş ve ekonomik versiyonudur; temel işlevlere odaklanır ve maksimum güvenilirlik sağlar.

PSR Serisinin Öne Çıkan Özellikleri

• Güç Aralığı: 3 kW – 105 kW (400 V) arası motorlar için uygundur.
• Kompakt Tasarım: Panoda minimum yer kaplar, DIN ray veya vidalı montaj seçeneği.
• Basitleştirilmiş Ayar Yapısı: Üç potansiyometre ile kolay gerilim ve zaman ayarı.
• Dahili By-pass Kontaktörü: Enerji kaybını azaltır, sürücü ömrünü uzatır.
• Kolay Entegrasyon: PLC ve kontrol sistemleriyle uyumlu kuru kontak çıkışları.
• Yumuşak Kalkış ve Duruş: Pompa ve fanlarda su darbesi (water hammer) riskini azaltır.
• Yüksek Güvenilirlik: ABB’nin global üretim standartlarına uygun endüstriyel yapı.
• LED Göstergeler: Çalışma durumu ve hata sinyalleri için görsel izleme.

PSR Serisinin Kullanım Alanları

PSR serisi, basit kalkış gereksinimleri olan düşük ve orta güçlü motor uygulamalarında yaygın olarak tercih edilir.

• Pompalar: Sıvı akışında ani basınç değişimlerini önler.
• Fanlar ve Blowerlar: Gürültüsüz ve dengeli kalkış sağlar.
• Konveyör Sistemleri: Torku kademeli artırarak kayış ve dişli ömrünü uzatır.
• Kompresörler: Kalkış sırasında mekanik darbe riskini azaltır.
• Hafif Endüstriyel Uygulamalar: Basit otomasyon sistemlerinde sorunsuz motor kontrolü.

PSR Serisinin Teknik Özellikleri

• Çalışma Gerilimi: 208–600 V AC, 50/60 Hz.
• Kontrol Gerilimi: 24 V AC/DC veya 110–230 V AC seçenekleri.
• Kalkış Gerilimi Ayarı: %30 – %70 arası.
• Kalkış Süresi: 1 – 20 saniye arasında ayarlanabilir.
• Durma (Soft Stop) Süresi: 0 – 20 saniye arası ayarlanabilir.
• Koruma Sınıfı: IP20.
• Çalışma Sıcaklığı: -25°C ila +60°C.
• Montaj Pozisyonu: Dikey, doğal hava sirkülasyonuna uygun yapı.

PSR Serisinin Çalışma Prensibi

PSR serisi, motorun kalkış akımını sınırlamak için tristör (SCR) teknolojisini kullanır. Kalkış sırasında motor gerilimini kademeli olarak artırır, motor nominal hızına ulaştığında ise entegre by-pass kontaktörü devreye girer. Bu sayede ısınma ve güç kayıpları minimize edilir. Duruş aşamasında ise motor gerilimini kademeli olarak azaltarak ani duruşlardan kaynaklanan mekanik darbelere engel olur.

PSR Serisinin Avantajları

• Ekonomik Çözüm: Gereksiz karmaşık özelliklerden arındırılmış, sade tasarım.
• Kolay Montaj: Entegre by-pass kontaktörü sayesinde ek kablolama gerekmez.
• Düşük Enerji Kaybı: By-pass sonrası düşük ısı üretimi.
• Uzun Motor Ömrü: Kademeli kalkış torku, motor sargılarını korur.
• Yüksek Güvenilirlik: ABB kalite standartlarıyla test edilmiş komponentler.

PSR Serisi ve Enerji Verimliliği

PSR serisindeki dahili by-pass kontaktörü, motor nominal hızına ulaştıktan sonra tristörleri devre dışı bırakır. Bu, enerji kayıplarını önemli ölçüde azaltır ve ısı üretimini minimuma indirir. Ayrıca, düşük güç tüketimi sayesinde panolarda ek soğutma ihtiyacı ortadan kalkar.

PSR Serisi ve Güvenlik Fonksiyonları

• Kısa Devre Koruması: Harici sigorta veya devre kesiciyle entegre çalışır.
• Termal Koruma: Dahili aşırı ısınma algılama.
• Faz Kaybı Algılama: Şebeke dengesizliklerinde erken uyarı sağlar.
• LED Durum Göstergeleri: Çalışma, hata ve hazır durum sinyali.

PSR Serisinin Boyut ve Montaj Esnekliği

PSR serisi, ABB’nin en kompakt soft starter ailesidir. Geniş güç aralığına rağmen modüler tasarımı sayesinde panoda minimum yer kaplar. DIN ray montajı, küçük kabinlerde dahi hızlı ve güvenli entegrasyon imkânı sağlar.

PSR Serisinin Uygulama Örnekleri

• Su Pompa İstasyonları: Ani basınç yükselmelerini önler.
• Fan ve Havalandırma Sistemleri: Yumuşak duruşla gürültü azaltımı.
• Konveyör Hatları: Kayış aşınmasını azaltır, sistem ömrünü uzatır.
• Kompresörler: Başlangıç akımını sınırlayarak enerji tasarrufu sağlar.
• Endüstriyel Makine Uygulamaları: Tork geçişlerini optimize eder.

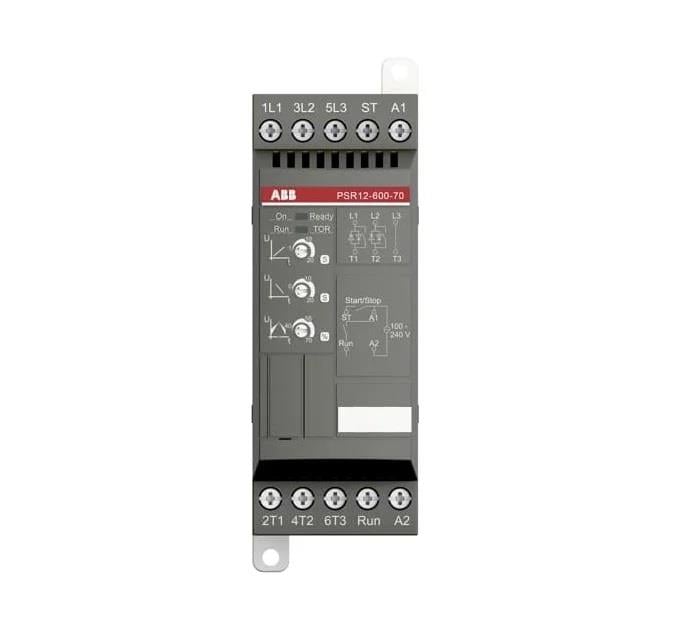

PSR Serisinin Kontrol Seçenekleri

Kullanıcı dostu tasarımıyla PSR serisi, yalnızca üç potansiyometre aracılığıyla ayarlanır:

• Kalkış zamanı
• Kalkış gerilimi
• Durma zamanı

Bu sayede devreye alma süresi birkaç dakika içinde tamamlanabilir. Dış kontrol devreleriyle Start/Stop komutları kuru kontak üzerinden kolayca bağlanabilir.

PSR Serisinde Opsiyonel Aksesuarlar

• Montaj rayları ve bağlantı kitleri
• Yardımcı röle modülleri
• Harici sinyal lambaları
• Koruma sigorta setleri

PSR, PSE ve PSTX Serileri Arasındaki Farklar

ABB, farklı ihtiyaçlara yönelik üç ana soft starter serisi üretir. PSR, giriş seviyesi bir model olup temel kalkış kontrolü için uygundur; PSE ve PSTX ise gelişmiş koruma ve haberleşme özelliklerine sahiptir.
