Termik Röle Nedir?

Termik röle, elektrik motorlarını aşırı akım ve aşırı ısınma gibi tehlikelere karşı koruyan bir güvenlik elemanıdır.
Motor devresinde kontaktörle birlikte kullanılır ve motorun güvenli çalışmasını sağlar.

Motor uzun süre boyunca nominal akımın üzerinde çalışırsa, sargılar ısınır ve bu durum motorun yanmasına neden olabilir.
İşte termik röle bu noktada devreye girer: akım artışını tespit eder, ısıl etkiyle devreyi açar ve motoru korumaya alır.

Termik Rölenin Çalışma Prensibi

Termik röle, adından da anlaşılacağı üzere ısı prensibine göre çalışır.
Cihaz içinde bulunan bimetal plaka, motor üzerinden geçen akımla ısınır.

• Eğer motor akımı nominal değerdeyse, bimetal şekil değiştirmez ve devre açık kalmaz.

• Ancak aşırı akım geçerse, bimetal ısınır ve bükülerek kontaktörün devre dışı kalmasını sağlar.

Bu sayede motor enerjisi otomatik olarak kesilir ve sistem aşırı ısınmadan kaynaklı arızalardan korunur.
Soğuma sürecinden sonra röle yeniden kurulabilir (manuel veya otomatik reset).

Termik Rölelerin Temel Özellikleri

Modern termik röleler, güvenli çalışma koşulları sağlamak ve motor ömrünü uzatmak için birçok gelişmiş özellikle donatılmıştır.

• Ayarlanabilir akım aralığı: Motorun nominal akımına göre hassas ayar yapılabilir.

• Üç fazlı koruma: Faz eksikliği, dengesiz yük veya aşırı akım durumlarında koruma sağlar.

• Manuel ve otomatik reset seçenekleri.

• IEC 60947-4-1 standartlarına uygunluk.

• Aşırı yükte gecikmeli açma özelliği (ısıl zaman gecikmesi).

• Kompakt tasarım ve kontaktörlerle tam uyumluluk.

• Yüksek çalışma doğruluğu ve uzun mekanik ömür.

Bu özellikler sayesinde termik röleler, endüstriyel motor koruma sistemlerinde standart bir güvenlik bileşeni haline gelmiştir.

Termik Röle Türleri

Kullanım alanına göre termik röleler farklı yapılarda üretilir.
Datech Market’te en yaygın kullanılan termik röle türleri şunlardır:

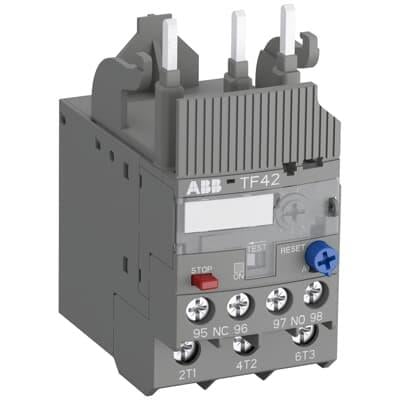

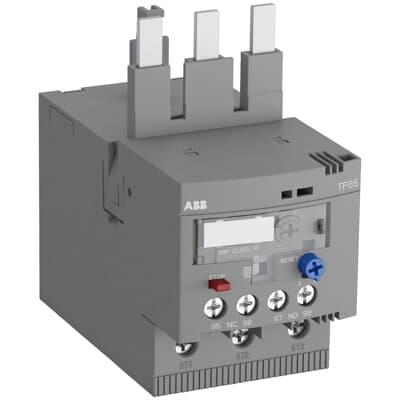

1. Standart Tip Termik Röle

Üç fazlı motor devrelerinde kontaktörlerle birlikte kullanılır.
Aşırı akım, faz hatası ve uzun süreli yüklenmeye karşı motoru korur.

2. Kompanzasyon Uyumlu Termik Röle

Kompanzasyon sistemlerinde kontaktörlerle birlikte kondansatörleri koruma amacıyla kullanılır.

3. Tek Fazlı Termik Röle

Monofaze sistemlerde motor koruma amacıyla tercih edilir.

4. Elektronik Termik Röle

Klasik bimetal yapısı yerine sensör tabanlı ölçümle çalışır.
Daha hassas koruma sağlar ve dijital sistemlerle entegre edilebilir.

Termik Rölenin Kullanım Alanları

Termik röleler, motor koruma gerektiren tüm endüstriyel ve ticari sistemlerde kullanılır.
Başlıca kullanım alanları şunlardır:

• Elektrik motoru kontrol devreleri

• Pompa ve fan sistemleri

• Kompresörler ve konveyör hatları

• Kompanzasyon panoları

• HVAC sistemleri (ısıtma, soğutma, havalandırma)

• Endüstriyel otomasyon panoları

• Asansör ve vinç kontrol sistemleri

Termik röleler, bu alanlarda hem enerji verimliliğini hem de sistem güvenliğini artırır.

Termik Röle Kullanmanın Avantajları

Doğru termik röle kullanımı, motor ömrünü uzatır ve bakım maliyetlerini azaltır.
Sağladığı başlıca avantajlar şunlardır:

• Motoru aşırı akım ve ısınmaya karşı korur.

• Faz dengesizliği ve faz eksikliğinde otomatik koruma sağlar.

• Sistem güvenliğini artırır, arıza riskini azaltır.

• Manuel ve otomatik reset özelliğiyle esneklik sunar.

• Enerji kesintilerinde otomatik devre dışı kalma sağlar.

• Uzun ömürlü, bakım gerektirmeyen tasarıma sahiptir.

• Kontaktörlerle uyumlu montaj kolaylığı sunar.

Bu avantajlar, termik röleleri modern enerji ve otomasyon sistemlerinde zorunlu bir koruma ekipmanı haline getirmiştir.

Termik Röle Seçerken Dikkat Edilmesi Gerekenler

Motorun doğru şekilde korunabilmesi için termik röle seçimi büyük önem taşır.
Seçim sırasında aşağıdaki kriterler göz önünde bulundurulmalıdır:

• Motorun nominal akımı (A değeri)

• Çalışma gerilimi ve faz sayısı (1 faz / 3 faz)

• Kontaktör modeliyle uyumluluk

• Reset tipi (manuel / otomatik)

• Montaj şekli (pano, ray veya kontaktör üzeri)

• IEC ve CE standartlarına uygunluk

Doğru seçilen bir termik röle, motorun aşırı yüklenme durumlarında bile güvenli şekilde korunmasını sağlar.

Datech Market’te Termik Röle Modelleri

Datech Market, endüstriyel enerji sistemlerinde motor koruma çözümleri sunan yüksek kaliteli termik röle modellerini sizlere sunmaktadır.
Ürünlerimiz;

• Uluslararası kalite standartlarına (IEC, CE) uygundur.

• Farklı akım aralıkları (0.1A – 100A) arasında geniş seçenek sunar.

• Kontaktörlerle tam uyumlu yapıdadır.

• Manuel veya otomatik reset özelliklidir.

• Kompakt ve kolay montaj tasarımıyla pano uygulamalarına uygundur.

• Uygun fiyat ve stoktan hızlı teslim avantajı sağlar.

Datech Market’te, ister küçük ölçekli işletme, ister büyük endüstriyel tesis için olsun, sisteminize en uygun termik röle modelini bulabilirsiniz.

Genel Değerlendirme: Motor Güvenliğinde Akıllı Koruma

Termik röleler, elektrik motorlarını korumak için geliştirilmiş en etkili çözümlerden biridir.
Aşırı akım, faz kaybı veya ısınma gibi riskleri önceden algılayarak sistemin durmasını sağlar ve motor ömrünü uzatır.

Datech Market, güvenli ve verimli enerji yönetimi için yüksek kaliteli termik röle modelleriyle endüstriyel çözümler sunuyor.
Motor korumasında güven, hassasiyet ve dayanıklılık arıyorsanız, Datech Market’in termik röle ürünlerini tercih edin.
