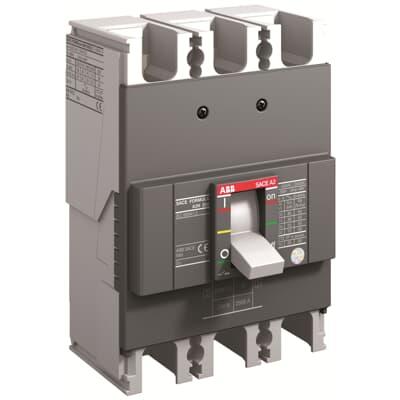

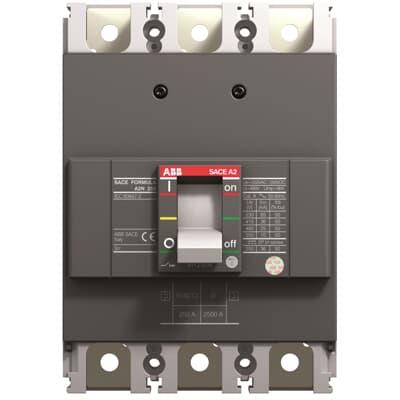

1SDA066786R1 A2N250 TMF 250A 36KA 3P Ter. Man. Korumalı Şalter (1SDA066786R1)

1SDA066786R1 A2N250 TMF 250A 36KA 3P Ter. Man. Korumalı Şalter

Elektriksel Dayanıklılık: 4000 çevrim

Mekanik Dayanıklılık: 10000 çevrim

Kutup Sayısı: 3P

Açılma Süresi: SOR'lu CB 15 ms

                           UVR'li CB 15 ms

Güç Kaybı: Nominal Çalışma Koşullarında Kutup Başına 16 W

Nominal Akım (In): Ana Devre 250 A

Nominal Darbe Dayanım Gerilimi (Uimp): 6 kV

Nominal Yalıtım Gerilimi (Ui): 690 V

Nominal Çalışma Gerilimi:

550 V AC

250 V DC

Nominal Servis Kısa Devre Kesme Kapasitesi (Ics):

(240 V AC) 42,5 kA

(380 V AC) 18 kA

(415 V AC) 18 kA

(440 V AC) 12,5 kA

(480 V AC) 12,5 kA

(500 V AC) 5 kA

(250 V DC) Seride 2 Kutup 18 kA

Anma Nihai Kısa Devre Kesme Kapasitesi (Icu):

(240 V AC) 85 kA

(380 V AC) 36 kA

(415 V AC) 36 kA

(440 V AC) 25 kA

(480 V AC) 25 kA

(500 V AC) 10 kA

(250 V DC) Seride 2 Kutup 36 kA

Anma Kesintisiz Akım (Iu): 250 A

Serbest Bırakma: TMF

Serbest Bırakma Türü: TM

Kısa Devre Performans Seviyesi: N

Standartlar: IEC

Alt tür: A2

Terminal Bağlantı Türü: Ön
