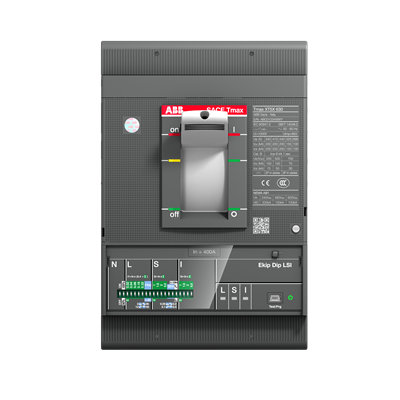

XT5S 630 Ekip Dip LS/I 630A 50KA 3P LS/I Elek. Korumalı Şalter
İlişkilendirilecek Devre Kesici Türü: Güç Dağıtımı
Ürün Ana Türü: SACE Tmax XT
Ürün Adı: Kalıplanmış Kasa Devre Kesici
Ürün Türü: Otomatik Devre Kesici
Sürüm: F
CAD Boyutsal Çizim:
XT5 3p Sabit Devre Kesici
XT5 3p 4p Ön Plaka
Teknik
Akım Türü: AC
Elektriksel Dayanıklılık:
5000 çevrim
Saatte 60 çevrim
Mekanik Dayanıklılık:
20000 çevrim
Saatte 120 çevrim
Kutup Sayısı: 3
Sipariş Kat Sayısı: 1 parça
Güç Kaybı: 45 W
Anma Akımı (In): 630 A
Anma Darbe Dayanım Gerilimi (Uimp): 8 kV
Anma Yalıtım Gerilimi (Ui): 1000 V
Anma Çalışma Gerilimi: 690 V AC
Anma Servis Kısa Devre Kesme Kapasitesi (Ics):
(220 V AC) 85 kA
(230 V AC) 85 kA
(240 V AC) 85 kA
(380 V AC) 50 kA
(415 V AC) 50 kA
(440 V AC) 50 kA
(500 V AC) 30 kA
(525 V AC) 30 kA
(690 V AC) 25 kA
Anma Kısa Süreli Dayanım Akımı Düşük Voltaj (Icw): 6 kA
Anma Nihai Kısa Devre Kesme Kapasitesi (Icu):
(220 V AC) 85 kA
(230 V AC) 85 kA
(240 V AC) 85 kA
(380 V AC) 50 kA
(415 V AC) 50 kA
(440 V AC) 50 kA
(500 V AC) 30 kA
(525 V AC) 30 kA
(690 V AC) 25 kA
Nominal Kesintisiz Akım (Iu): 630 A
Serbest Bırakma: Ekip Dip LS/I
Serbest Bırakma Türü: EL
Kısa Devre Performans Seviyesi: S
Standartlar: IEC60947-2
Alt tür: XT5
Terminal Bağlantı Türü: Ön
