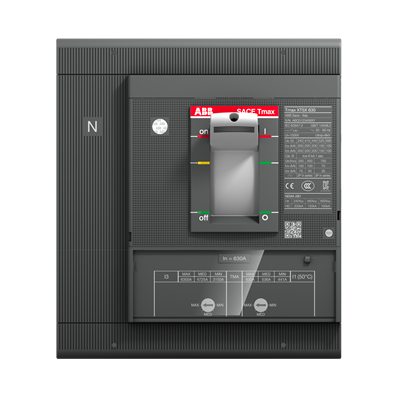

1SDA100459R1 XT5S 630 TMA 630A 50KA 4P Ter. Man. Korumalı Şalter (1SDA100459R1)

XT5S 630 TMA 630A 50KA 4P Ter. Man. Korumalı Şalter

Akım Türü: AC/DC

Elektriksel Dayanıklılık:

5000 çevrim

Saatte 60 çevrim

Mekanik Dayanıklılık:

20000 çevrim

Saatte 120 çevrim

Kutup Sayısı: 4

Sipariş Kat Sayısı: 1 parça

Güç Kaybı: 47,8 W

Anma Akımı (In): 630 A

Anma Darbe Dayanım Gerilimi (Uimp): 8 kV

Anma Anlık Kısa Devre Akım Ayarı (Ii): 3150…6300 A

Anma Yalıtım Gerilimi (Ui): 1000 V

Anma Çalışma Gerilimi:

690 V AC

750 V DC

Anma Servis Kısa Devre Kesme Kapasitesi (Ics):

(220 V AC) 85 kA

(230 V AC) 85 kA

(240 V AC) 85 kA

(380 V AC) 50 kA

(415 V AC) 50 kA

(440 V AC) 50 kA

(500 V AC) 30 kA

(525 V AC) 30 kA

(690 V AC) 25 kA

(250 V DC) Seride 2 Kutup 7,5 kA

Anma Kısa Süreli Dayanım Akımı Düşük Voltaj (Icw):

6 kA

Anma Nihai Kısa Devre Kesme Kapasitesi (Icu):

(220 V AC) 85 kA

(230 V AC) 85 kA

(240 V AC) 85 kA

(380 V AC) 50 kA

(415 V AC) 50 kA

(440 V AC) 50 kA

(500 V AC) 30 kA

(525 V AC) 30 kA

(690 V AC) 25 kA

(250 V DC) Seride 2 Kutup 35 kA

Nominal Kesintisiz Akım (Iu): 630 A

Serbest Bırakma: TMA

Serbest Bırakma Türü: TM

Ayar Aralığı: 441…630 A

Kısa Devre Performans Seviyesi: S

Standartlar: IEC60947-2

Alt tür: XT5
