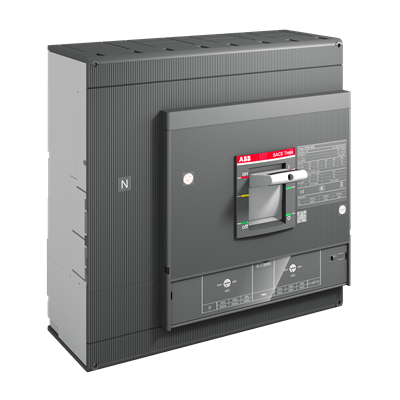

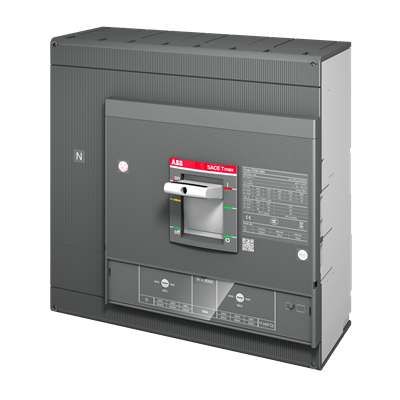

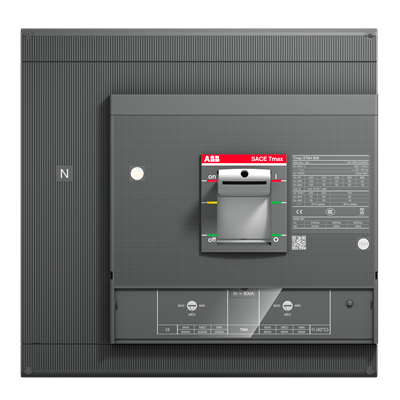

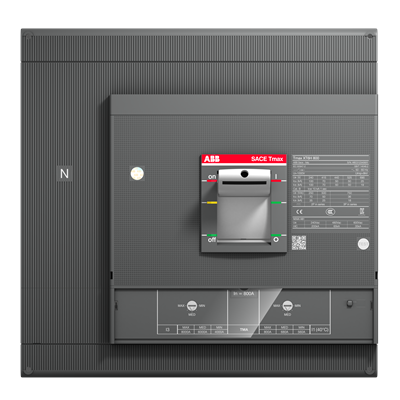

XT6N 800 TMA 800A 36KA 4P Ter. Man. Korumalı Şalter
İlişkilendirilecek Devre Kesici Türü: Güç Dağıtımı
Ürün Ana Türü: SACE Tmax XT
Ürün Adı: Kalıplanmış Kasa Devre Kesici
Ürün Türü: Otomatik Devre Kesici
Sürüm: F
Akım Türü: AC/DC
Elektriksel Dayanıklılık:
5000 çevrim
Saatte 60 çevrim
Mekanik Dayanıklılık:
20000 çevrim
Saatte 120 çevrim
Kutup Sayısı: 4
Sipariş Kat Sayısı: 1 parça
Güç Kaybı: 54,2 W
Anma Akımı (In): 800 A
Anma Darbe Dayanım Gerilimi (Uimp): 8 kV
Anma Anlık Kısa Devre Akımı Ayarı (Ii): 4000…8000 A
Anma Yalıtım Gerilimi (Ui): 1000 V
Anma Çalışma Voltajı: 690 V AC - 750 V DC
Anma Servis Kısa Devre Kesme Kapasitesi (Ics):
(220 V AC) 70 kA
(230 V AC) 70 kA
(240 V AC) 70 kA
(380 V AC) 36 kA
(415 V AC) 36 kA
(440 V AC) 30 kA
(500 V AC) 25 kA
(525 V AC) 25 kA
(690 V AC) 20 kA
(250 V DC) Seride 2 Kutup 35 kA
Anma Kısa Süreli Dayanım Akımı Düşük Voltaj (Icw): 10 kA
Anma Nihai Kısa Devre Kesme Kapasitesi (Icu):
(220 V AC) 70 kA
(230 V AC) 70 kA
(240 V AC) 70 kA
(380 V AC) 36 kA
(415 V AC) 36 kA
(440 V AC) 30 kA
(500 V AC) 25 kA
(525 V AC) 25 kA
(690 V AC) 20 kA
(250 V DC) Seride 2 Kutup 35 kA
Nominal Kesintisiz Akım (Iu): 800 A
Serbest Bırakma: TMA
Serbest Bırakma Türü: TM
Ayar Aralığı: 560…800 A
Kısa Devre Performans Seviyesi: N
Standartlar: IEC60947-2
Alt tür: XT6
