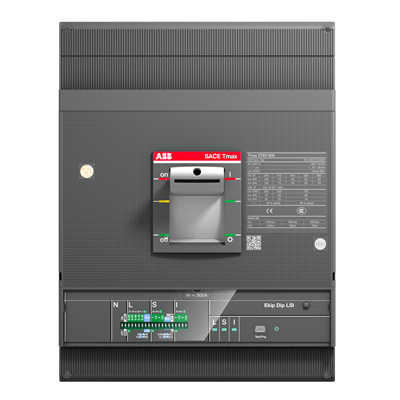

XT6H 1000 Ekip Dip LS/I 1000A 70KA 3P LS/I Elek. Korumalı Şalter
İlişkilendirilecek Devre Kesici Türü: Güç Dağıtımı
Ürün Ana Türü: SACE Tmax XT
Ürün Adı: Kalıplanmış Kasa Devre Kesici
Ürün Türü: Otomatik Devre Kesici
Sürüm: F
CAD Boyutsal Çizim:
XT6 3p Sabit Devre Kesici
XT6 Ön Plaka
Teknik
Akım Türü: AC
Elektriksel Dayanıklılık:
5000 çevrim
Saatte 60 çevrim
Mekanik Dayanıklılık:
20000 çevrim
Saatte 120 çevrim
Kutup Sayısı: 3
Sipariş Kat Sayısı: 1 parça
Güç Kaybı: 83,5 W
Anma Akımı (In): 1000 A
Anma Darbe Dayanım Gerilimi (Uimp): 8 kV
Anma Yalıtım Gerilimi (Ui): 1000 V
Anma Çalışma Gerilimi: 690 V AC
Anma Servis Kısa Devre Kesme Kapasitesi (Ics):
(220 V AC) 100 kA
(230 V AC) 100 kA
(240 V AC) 100 kA
(380 V AC) 70 kA
(415 V AC) 70 kA
(440 V AC) 50 kA
(500 V AC) 50 kA
(525 V AC) 50 kA
(690 V AC) 25 kA
Anma Kısa Süreli Dayanım Akımı Düşük Voltaj (Icw): 10 kA
Anma Nihai Kısa Devre Kesme Kapasitesi (Icu):
(220 V AC) 100 kA
(230 V AC) 100 kA
(240 V AC) 100 kA
(380 V AC) 70 kA
(415 V AC) 70 kA
(440 V AC) 50 kA
(500 V AC) 50 kA
(525 V AC) 50 kA
(690 V AC) 25 kA
(250 V DC) Seride 2 Kutup 70 kA
Nominal Kesintisiz Akım (Iu): 1000 A
Serbest Bırakma: Ekip Dip LS/I
Serbest Bırakma Türü: EL
Kısa Devre Performans Seviyesi: H
Standartlar: IEC60947-2
Alt tür: XT6
