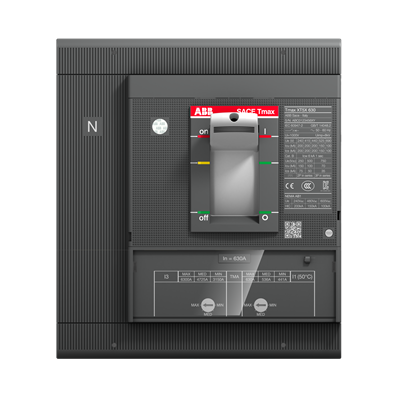

1SDA100775R1 XT6H 800 TMA 800A 70KA 4P Ter. Man. Korumalı Şalter (1SDA100775R1)

XT6H 800 TMA 800A 70KA 4P Ter. Man. Korumalı Şalter

Akım Türü: AC/DC

Elektriksel Dayanıklılık:

5000 çevrim

Saatte 60 çevrim

Mekanik Dayanıklılık:

20000 çevrim

Saatte 120 çevrim

Kutup Sayısı: 4

Sipariş Kat Sayısı: 1 parça

Güç Kaybı: 54,2 W

Anma Akımı (In): 800 A

Anma Darbe Dayanım Gerilimi (Uimp): 8 kV

Anma Anlık Kısa Devre Akım Ayarı (Ii): 4000…8000 A

Anma Yalıtım Gerilimi (Ui): 1000 V

Anma Çalışma Gerilimi: 690 V AC - 750 V DC

Anma Servis Kısa Devre Kesme Kapasitesi (Ics):

(220 V AC) 100 kA

(230 V AC) 100 kA

(240 V AC) 100 kA

(380 V AC) 70 kA

(415 V AC) 70 kA

(440 V AC) 50 kA

(500 V AC) 50 kA

(525 V AC) 50 kA

(690 V AC) 25 kA

(250 V DC) Seride 2 Kutup 35 kA

Anma Kısa Süreli Dayanım Akımı Düşük Voltaj (Icw): 10 kA

Anma Nihai Kısa Devre Kesme Kapasitesi (Icu):

(220 V AC) 100 kA

(230 V AC) 100 kA

(240 V AC) 100 kA

(380 V AC) 70 kA

(415 V AC) 70 kA

(440 V AC) 50 kA

(500 V AC) 50 kA

(525 V AC) 50 kA

(690 V AC) 25 kA

(250 V DC) Seride 2 Kutup 70 kA

Nominal Kesintisiz Akım (Iu): 800 A

Serbest Bırakma: TMA

Serbest Bırakma Türü: TM

Ayar Aralığı: 560…800 A

Kısa Devre Performans Seviyesi: H

Standartlar: IEC60947-2

Alt tür: XT6
