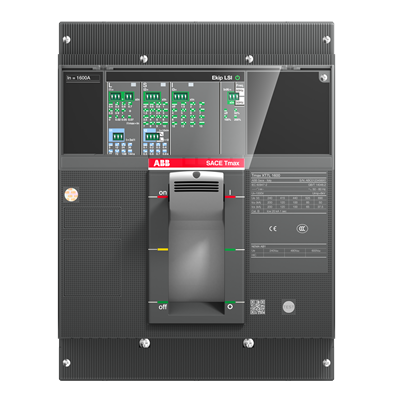

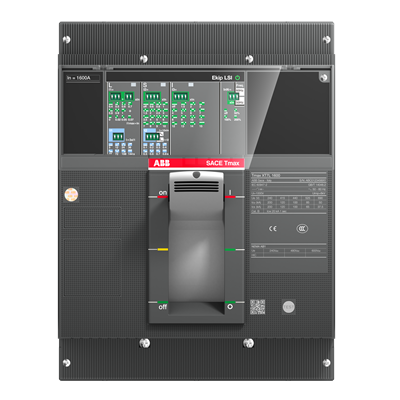

XT7S 1600 Ekip Dip LS/I 1600A 50KA 3P LS/I Elek. Korumalı Şalter
İlişkilendirilecek Devre Kesici Türü: Güç Dağıtımı
Ürün Ana Türü: SACE Tmax XT
Ürün Adı: Kalıplanmış Kasa Devre Kesici
Ürün Türü: Otomatik Devre Kesici
Sürüm: F
CAD Boyutsal Çizim: XT7 3p Sabit Devre Kesici
XT7-XT7M 3p 4p Ön Plaka
Akım Türü: AC
Elektriksel Dayanıklılık:
3000 çevrim
Saatte 60 çevrim
Mekanik Dayanıklılık:
10000 çevrim
Saatte 60 çevrim
Kutup Sayısı: 3
Sipariş Kat Sayısı: 1 adet
Güç Kaybı: Nominal Çalışma Koşullarında Kutup Başına 94 W
Nominal Akım (In): 1600 A
Nominal Darbe Dayanım Gerilimi (Uimp): 8 kV
Nominal Yalıtım Gerilimi (Ui): 1000 V
Nominal Çalışma Gerilimi: 690 V AC
Anma Hizmet Kısa Devre Kesme Kapasitesi (Ics):
(220 V AC) 85 kA
(230 V AC) 85 kA
(240 V AC) 85 kA
(380 V AC) 50 kA
(415 V AC) 50 kA
(440 V AC) 50 kA
(500 V AC) 45 kA
(525 V AC) 45 kA
(690 V AC) 30 kA
Anma Kısa Süreli Dayanım Akımı Düşük Voltaj (Icw): 20 kA
Anma Nihai Kısa Devre Kesme Kapasitesi (Icu):
(220 V AC) 85 kA
(230 V AC) 85 kA
(240 V AC) 85 kA
(380 V AC) 50 kA
(415 V AC) 50 kA
(440 V AC) 50 kA
(500 V AC) 45 kA
(525 V AC) 45 kA
(690 V AC) 30 kA
Nominal Kesintisiz Akım (Iu): 1600 A
Serbest Bırakma: Ekip Dip LS/I
Serbest Bırakma Türü: EL
Kısa Devre Performans Seviyesi: S
Standartlar: IEC60947-2
Alt tür: XT7
