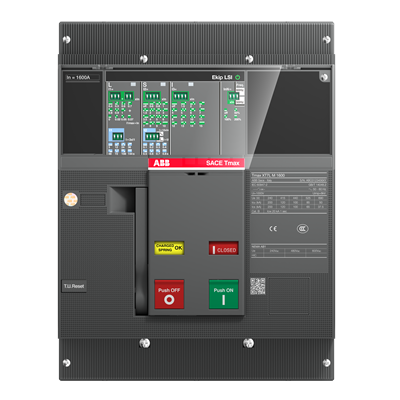

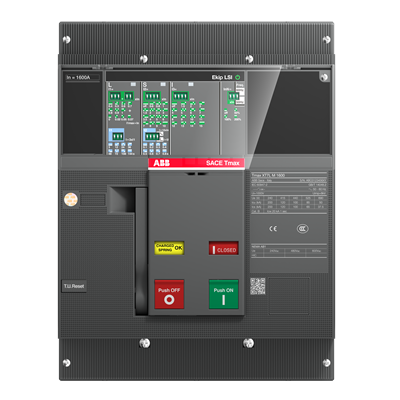

1SDA101369R1 XT7S M 1600 Ekip Dip LS/I 1600A 50KA 3P LS/I Elek. Korumalı Şalter (1SDA101369R1)

XT7S M 1600 Ekip Dip LS/I 1600A 50KA 3P LS/I Elek. Korumalı Şalter

Akım Türü: AC

Elektriksel Dayanıklılık:

3000 çevrim

Saatte 60 çevrim

Mekanik Dayanıklılık:

20000 çevrim

Saatte 60 çevrim

Kutup Sayısı: 3

Sipariş Kat Sayısı: 1 adet

Güç Kaybı: Nominal Çalışma Koşullarında Kutup Başına 94 W

Nominal Akım (In): 1600 A

Nominal Darbe Dayanım Gerilimi (Uimp): 8 kV

Nominal Yalıtım Gerilimi (Ui): 1000 V

Nominal Çalışma Gerilimi: 690 V AC

Nominal Servis Kısa Devre Kesme Kapasitesi (Ics):

(220 V AC) 85 kA

(230 V AC) 85 kA

(240 V AC) 85 kA

(380 V AC) 50 kA

(415 V AC) 50 kA

(440 V AC) 50 kA

(500 V AC) 45 kA

(525 V AC) 45 kA

(690 V AC) 30 kA

Anma Kısa Süreli Dayanım Akımı Düşük Voltaj (Icw):  20 kA

Anma Nihai Kısa Devre Kesme Kapasitesi (Icu):

(220 V AC) 85 kA

(230 V AC) 85 kA

(240 V AC) 85 kA

(380 V AC) 50 kA

(415 V AC) 50 kA

(440 V AC) 50 kA

(500 V AC) 45 kA

(525 V AC) 45 kA

(690 V AC) 30 kA

Anma Kesintisiz Akım (Iu): 1600 A

Serbest Bırakma: Ekip Dip LS/I

Serbest Bırakma Türü: EL

Kısa Devre Performansı Seviye: S

Standartlar: IEC60947-2

Alt tür: XT7M
