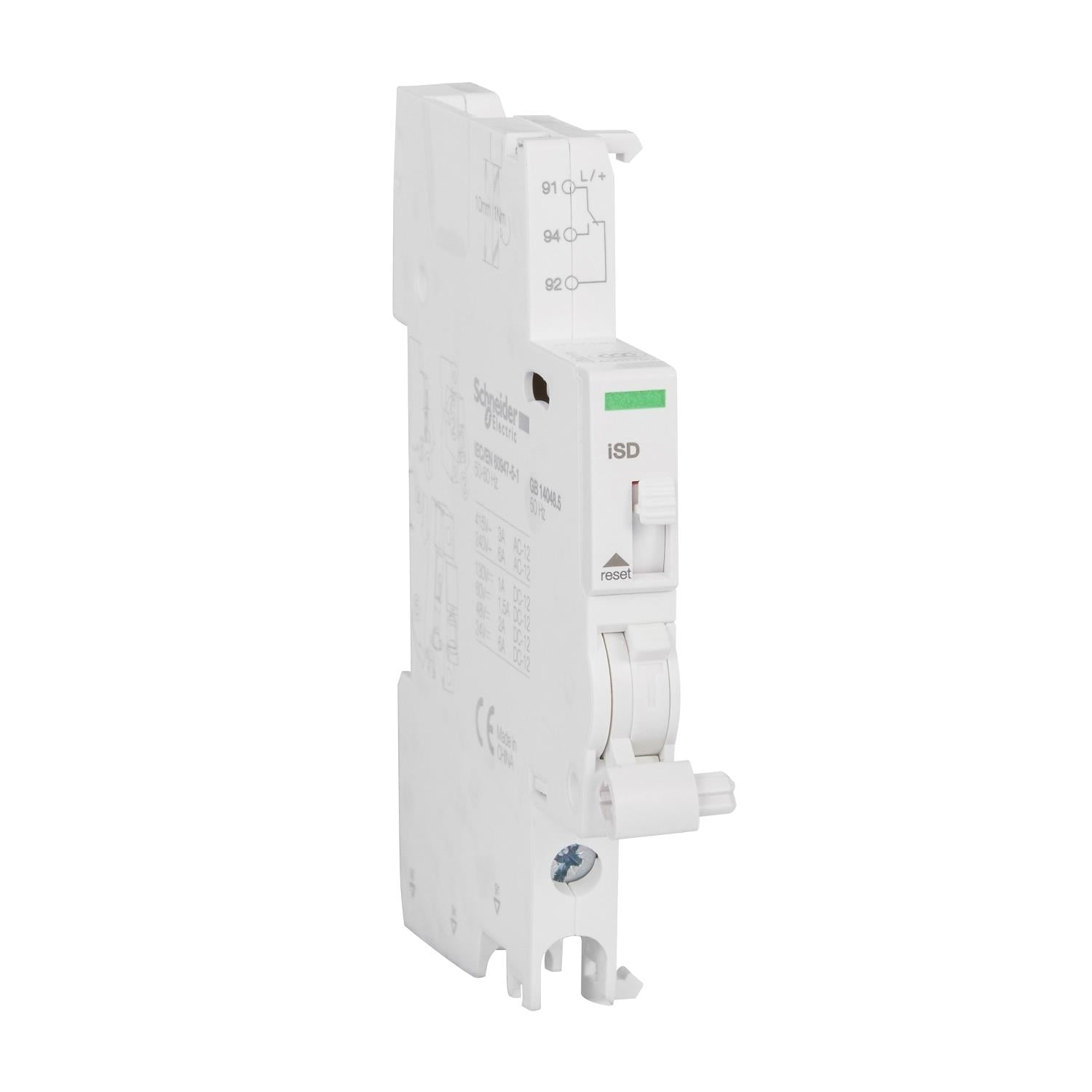

A9A26927 iSD Alarm kontağı iC60 ve iID için
İlgili cihazın konumunu gösteren 1 değiştirme kontağı ile birlikte gelir Elektrik arızası veya açma yardımcısında işlem olması durumunda ilgili cihazın konumunu gösterir Ön yüzde mekanik durum göstergesi ve test fonksiyon butonu bulunmaktadır Ue anma çalışma gerilimi 24VAC ila 415VAC veya 24VDC ila 130VDC Çalışma frekansı 50Hz veya 60Hz Ie anma çalışma akımı 24VDC altında 6A, 48VDC altında 2A, 60VDC altında 1.5A, 130VDC altında 1A'dır Ie anma çalışma akımı 24VAC altında 6A, 240VAC altında 3A, 415VAC altında 3A'dır 9mm seviyede genişlik 1'dir Ürün rengi beyazdır (RAL9003) Ebatlar (G) 9mm x (Y) 86mm x (D) 73mm Ürün ağırlığı 33g Çalışma sıcaklığı -35°C ila +70°C Depolama sıcaklığı -40°C ila +85°C Bu ürün EN/IEC 60947-5-1 standardına uygundur.
Range of Product
Acti 9
Ürün Ya da Bileşen Tipi
Hata kontağı
Ürün Grubu
iSD
sinyal kontakları düzenleme
1 K/A
[In] nominal akım
DC-12 1 A at 130 V, DC DC-12 1,5 A at 60 V, DC DC-12 2 A at 48 V, DC DC-12 6 A at 24 V, DC AC-12 3 A at 415 V, AC 50/60 Hz AC-12 6 A at 240 V, AC 50/60 Hz
9 mm vida adımı
1
Standartlar
EN/IEC 60947-5-1
Tamamlayıcı
[Ui] nominal yalıtım voltajı
500 V
[Uimp] nominal darbe dayanım voltajı
4 kV
Cihaz üzerii sinyalizasyon
Mekanik gösterge
Montaj Tipi
Takılabilir
Montaj Desteği
DIN rayı
comb busbar dağıtım bloğu uyumluluğu
Üst: EVET
Yükseklik
86 mm
Genişlik
9 mm
Derinlik
73 mm
Ürün Ağırlığı
33 g
Renk
Beyaz
Bağlantılar - terminaller
Vida kelepçesi terminali (alt) 2 kablo(lar) 2,5 mm² - sert Vida kelepçesi terminali (alt) 2 kablo(lar) 1,5 mm² - halkalı ve esnek Vida kelepçesi terminali (alt) 1 kablo(lar) 0,5…2,5 mm² - esnek Vida kelepçesi terminali (alt) 1 kablo(lar) 1…4 mm² - sert
Tel sıyırma uzunluğu
10 mm
Sıkma torku
1 N.m
Ortam
IP koruma derecesi
IP20 conforming to EN/IEC 60947-5-1
Kirletme derecesi
3 'e uygunEN/IEC 60947-5-1
Tropik iklim
2 'e uygunEN/IEC 60947-5-1
Nominal Çalışma Ortam Sıcaklığı
-35…70 °C
Depolama Ortam Koşulları
-40…85 °C
Paketleme üniteleri
Unit Type of Package 1
PCE
Number of Units in Package 1
Package 1 Height
7,800 cm
Package 1 Width
2,000 cm
Package 1 Length
9,200 cm
Package 1 Weight
40,000 g
Unit Type of Package 2
BB1
Number of Units in Package 2
12
Package 2 Height
8,500 cm
Package 2 Width
10,000 cm
Package 2 Length
27,500 cm
Package 2 Weight
570,000 g
Unit Type of Package 3
S03
Number of Units in Package 3
120
Package 3 Height
30,000 cm
Package 3 Width
Package 3 Length
40,000 cm
Package 3 Weight
6,373 kg
