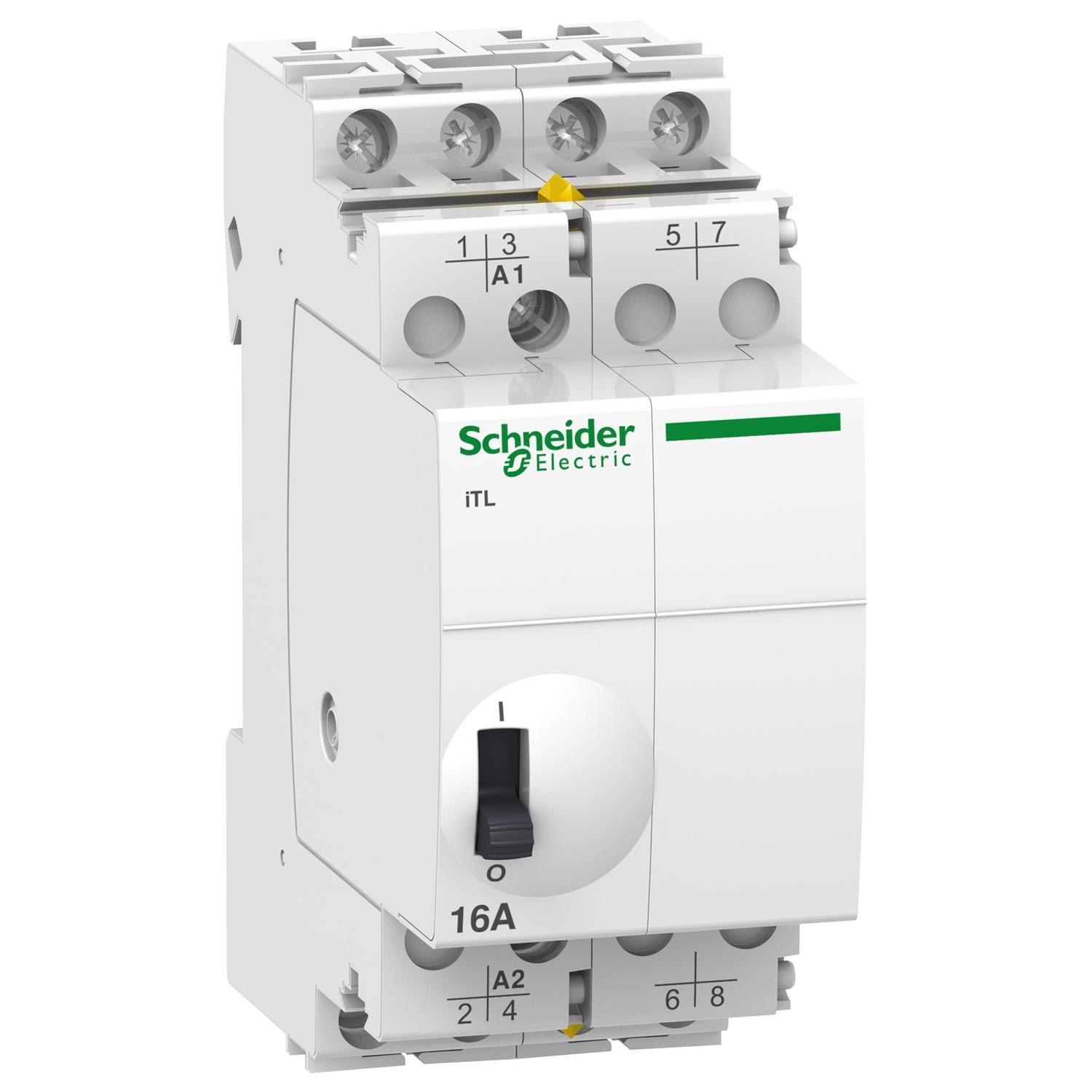

A9C30814 4P 16A Darbe Akım Anahtarı 230VAC/110VDC
Anma akımı 16A, 24VAC ila 250VAC çalışma gerilimi ve 230VAC ila 240VAC veya 110VDC Kontrol voltajı ile çalışır Elektrik dayanıklılığı AC-21 için 200000 döngüye veya AC-22 için 100000 döngüye kadar çıkar Anahtarlama frekansı dakikada 5 anahtarlama işlemi veya günde 100 anahtarlama işlemidir Komut talimat süresi 50ms ile 1s arasında olmalıdır Esas olarak aydınlatma kontrol uygulamaları için kullanılır Anma yalıtım voltajı 440VAC Uimp anma darbe dayanıklılık voltajı 6kV Çalışma frekansı 50Hz veya 60Hz DIN rayına montaj yapılabilir Kirlilik derecesi 3 Aşırı voltaj kategorisi IV Bir kutu içinde koruma derecesi IP20 ve IP40 Çalışma sıcaklığı -20°C ila 50°C arasında Depolama sıcaklığı -40°C ila 70°C arasında Bu ürün IEC/EN 60669-1 ve IEC/EN 60669-2-2 Standardı ile uyumludur.
Ana
range of product
Acti 9
Ürün Adı
Acti9 iTL
Ürün Ya da Bileşen Tipi
Darbe rölesi
Ürün Grubu
İTL
Cihaz Uygulaması
Standart
Poles
4P
kutup kontak düzenleme
4 NA
[In] nominal akım
16 A
Şebeke Tipi
AC
kontrol devresi gerilimi
230...240 V AC 50/60 Hz 110 V DC
Tamamlayıcı
Şebeke Frekansı
50/60 Hz
[Ue] nominal çalışma voltajı
415 V AC 50/60 Hz
Kontrol tipi
Uzaktan ve manuel kontrol
kontrol sinyali tipi
Darbe
anahtarlama frekansı
5 anahtarlama işlemi/dakika 100 anahtarlama işlemi/gün
darbe süresi
50 ms...1 s
uzaktan kumanda tipi
Işıklı basmalı düğme 3 mA
Cihaz üzerii sinyalizasyon
AÇIK/KAPALI göstergesi
Montaj Tipi
Sabit
Montaj Desteği
DIN rayı
9 mm vida adımı
4
yükseklik
84 mm
genişlik
36 mm
derinlik
60 mm
elektrik dayanıklılığı
AC-21: 200000 cycles AC-22: 100000 cycles
bağlantılar - terminaller
Kontrol devresi: tünel tipi terminaller 1 kablo(lar) 0,5…4 mm² sert Kontrol devresi: tünel tipi terminaller 1 kablo(lar) 0,5…4 mm² sert ile Kontrol devresi: tünel tipi terminaller 1 kablo(lar) 1…4 mm² esnek Kontrol devresi: tünel tipi terminaller 1 kablo(lar) 1…4 mm² halkalı ve esnek Güç devresi: tünel tipi terminaller 1 kablo(lar) 1,5…4 mm² sert Güç devresi: tünel tipi terminaller 1 kablo(lar) 1,5…4 mm² sert ile Güç devresi: tünel tipi terminaller 1 kablo(lar) 1,5…4 mm² esnek Güç devresi: tünel tipi terminaller 1 kablo(lar) 1,5…4 mm² halkalı ve esnek
tel sıyırma uzunluğu
11 mm
sıkma torku
1 N.m
Seri Uyumluluğu
Acti 9 İATEt Acti 9 iATL4 Acti 9 iATLc Acti 9 iATLc+s Acti 9 iATLm Acti 9 iATLs Acti 9 iATLz Acti 9 iETL iTL 16 Acti 9 iATLc+c Acti 9 iATL24
Ortam
Standartlar
EN 669-1 EN 669-2-2
Ürün Sertifikaları
GOST CCC
kalite etiketleri
KEMA CEBEC NF VDE IMQ
gürültü seviyesi
60 dB
IP koruma derecesi
IP20 'e uygunIEC 60529 (on opening) IP40 'e uygunIEC 60529 (panoda)
kirletme derecesi
3
tropik iklim
2
bağıl nem
95 % -de 55 °C
Nominal Çalışma Ortam Sıcaklığı
-20…50 °C
Depolama Ortam Koşulları
-40…70 °C
Paketleme üniteleri
Unit Type of Package 1
PCE
Number of Units in Package 1
1
Package 1 Height
7,0 cm
Package 1 Width
3,6 cm
Package 1 Length
9,5 cm
Package 1 Weight
218,0 g
Unit Type of Package 2
BB1
Number of Units in Package 2
6
Package 2 Height
2,92 cm
Package 2 Width
30,0 cm
Package 2 Length
20,0 cm
Package 2 Weight
1,355 kg
Unit Type of Package 3
S03
Number of Units in Package 3
72
Package 3 Height
Package 3 Width
Package 3 Length
40,0 cm
Package 3 Weight
16,76 kg
