ABB PSR SOFT STARTER (YUMUŞAK YOLVERİCİ) BAĞLANTI ŞEMALARI

ABB PSR SOFT STARTER RAMPA AYARLARI

Şekilde görüldüğü üzere 1 numaralı buton ile kalkış rampa süresi ayarlanır 1 ile 10sn arasında

2 numaralı anahtar ile duruş rampa süresi ayarı yapılır 0 ile 20sn arasında

3 numaralı anahtar ile  başlangıç gerilimi yüzdesel olarak %40 ile 70 arasında ayarlanır.

ABB PSR SOFT STARTER BAĞLANTI ŞEMALARI

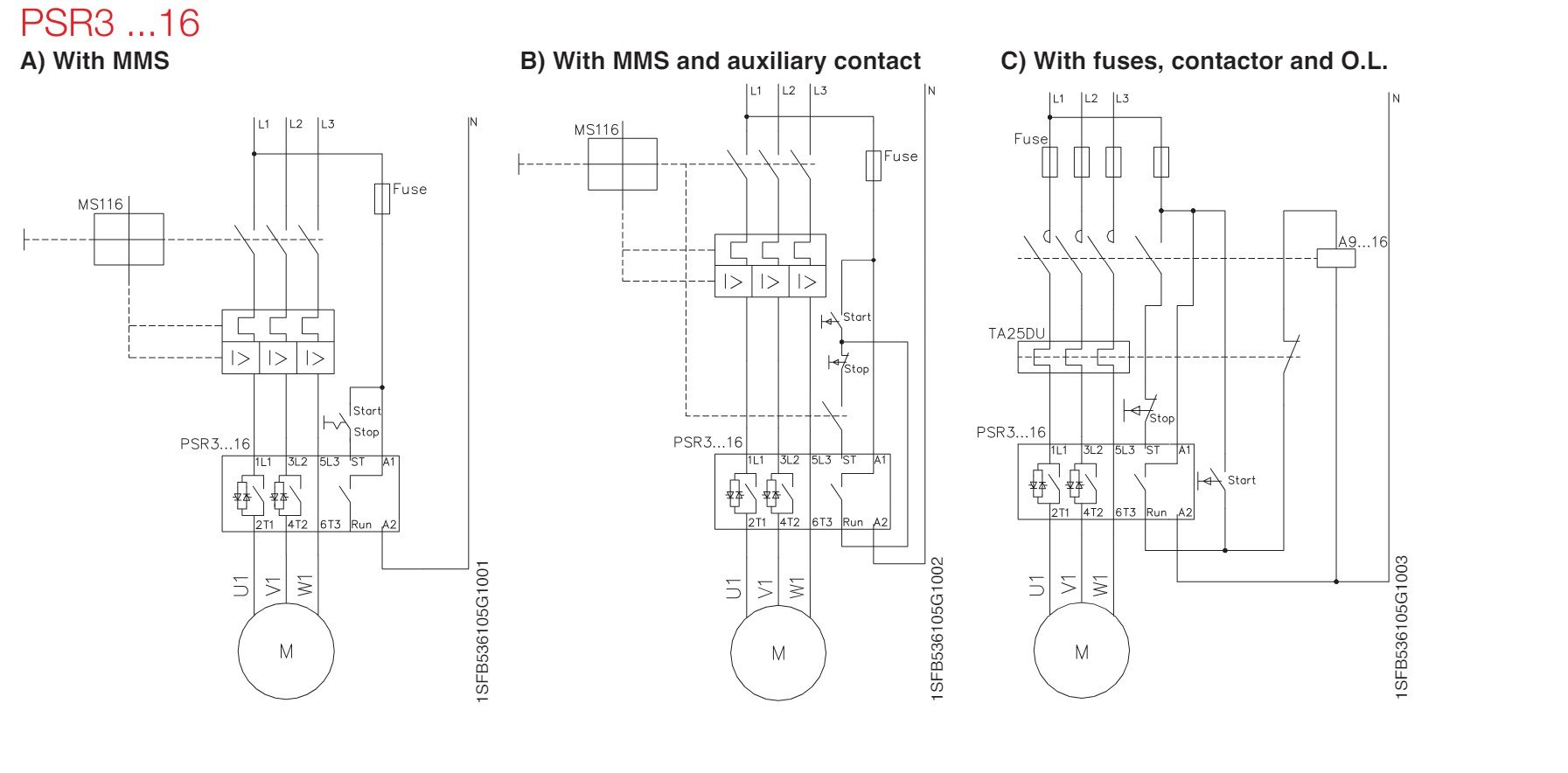

Aşağıdaki şekilde görüldüğü üzere PSR3 ile PSR16 arası yumuşak yolvericiler için farklı bağlantı tiplerini görebilirsiniz. Tek buton ile start-stop yapılabildiği gibi ayrı ayrı butonlar ilede start stop işlemi yapılabilir.

Burada PSR25 ile PSR45 arası yumuşak yolvericilerin bağlantı şemalarını görebilirsiniz.
