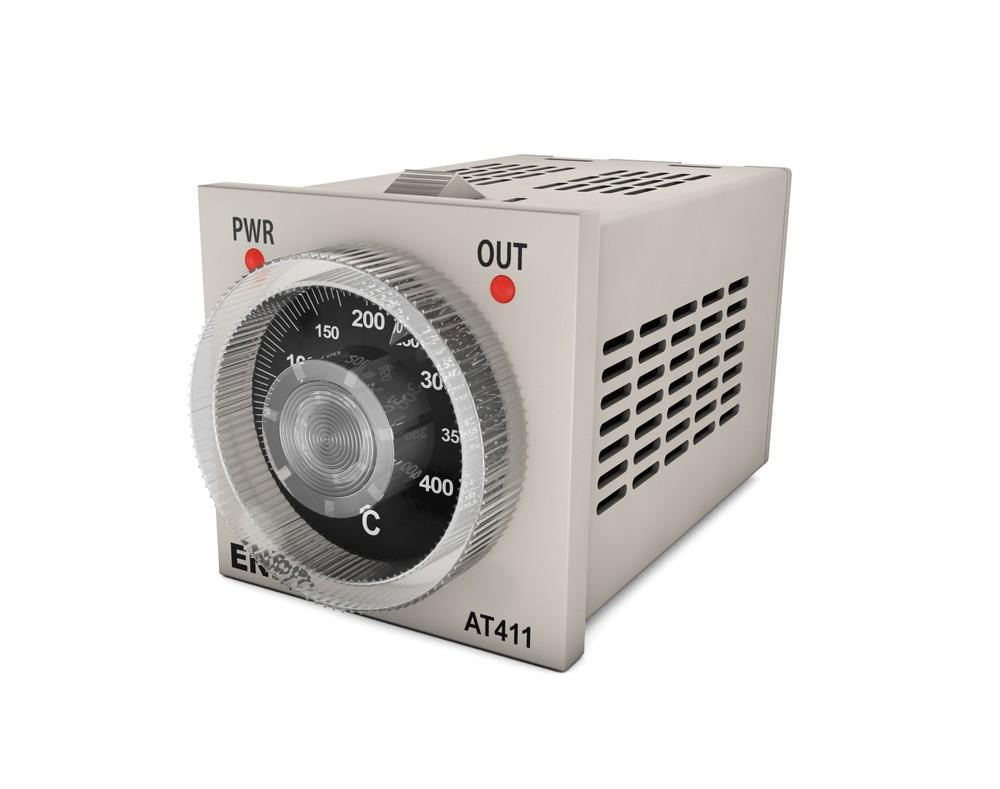

AT411 konvansiyonel olarak tasarlanmış, tek kontaklı, Fe-Const termokupl veya Pt-100 rezistans termometre girişli, basit analog ayarlı On-Off veya zaman oransal çalışabilen sıcaklık kontrol cihazıdır.
Göstergedeki besleme LEDi ve kontrol çıkışı konum LEDi ile cihazın çalışması kolaylıkla izlenebilir.
8 pinli soket veya soketli klemens bağlantı ile montaj ve servis konusunda sınırsız hizmet sunmaktadır.
Enda Termostat Özellikleri
Gösterge ve Tuş Takımı
PWR Ledi :1 adet kırmızı besleme LEDi
Out Ledi :1 adet kırmızı kontrol çıkış LEDi
Çıkışlar
Kontrol Çıkışı :1 röle: 250Vac, 3A(rezistif yük için), NO NC
10Vdc 10mA lojik çıkışı (siparişte belirtilmeli)
Kontrol Çıkış Durumu :Kontrol çıkışı enerjili iken OUT LED i yanar.
Elektriksel Özellikler
Sıcaklık Kompanzasyonu :0...50 ºC
Güç Tüketimi :6VA
Bağlantı :8 pinli soket veya soketli klemens
Doğruluk :±%4 (tam skalanın)
Skala :Fe-const termokupl için: 0...200 ºC, 0...300 ºC, 0...400 ºC (sipari?te belirtilmeli)
PT100 rezistans termometre için: 0...400 °C
Çalışma Sıcaklığı :°C 0...50 ºC
Giriş :Fe-Const termokupl veya PT100 (siparişte belirtilmeli)
Duyarlılık :5 ºC
Besleme Voltajı :230Vac - , 50/60Hz
Kontrol
Kontrol Formu :On-Off (Xp=0) veya zaman oransal
Histerisiz :3 ºC (On-Off kontrol formunda iken)
Oransal Band :0...5% (cihaz üzerinden ayarlanır)
Kutu
Montaj Şekli :Sıkıştırılarak Panoya Yerleştririlr
Ebat :G48xY48xD82 mm
Ağırlık :Yaklaşık 170gram (Ambalajlı olarak)
