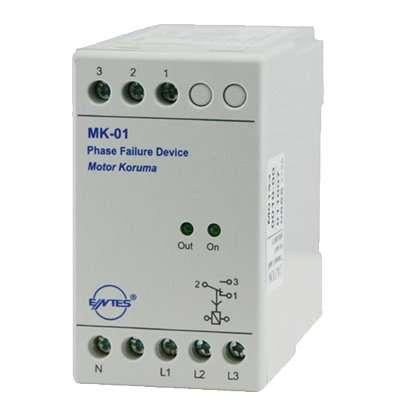

MK-01 MOTOR KORUMA RÖLESİ (MK-01)

MK-01 Motor Koruma Rölesi

Motor korumasında sık kullanılan “Termik Manyetik Röle” gerek elektromekanik yapısı, gerekse demeraj akımının karşılanabilmesi için akım ayarının yüksek tutulması nedeniyle, koruma işleminde yetersiz kalmaktadır. Bu olumsuz etkileri ortadan kaldıracak şekilde tasarlanmış olan nötrlü MK-01 motor koruma rölesi Üç fazlı sistemlerde gerilim dengesizliği (asimetri) yüklerin fazlara dengesiz bağlanması sonucu oluşabileceği gibi üç fazlı motorlarda fazlardan birinin kesilmesi durumunda da oluşur. Bu durumda kesilen faza ait motor sargı ucunda, motorun diğer sargıları üzerinden indüklenerek dönen gerilim görünür. Bu gerilim değeri motorun cinsine ve yük durumuna göre değişir. Faz yokluğu veya herhangi bir sebepten oluşabilecek faz-nötr gerilim dengesizliği %20’lik sabit değerden küçükse çıkış rölesi çekilidir. Eğer gerilim dengesizliği cihazın asimetri değeri aşarsa çıkış rölesi 0.2 sn içinde motoru devre dışı bırakır.
