GENEL BİLGİ

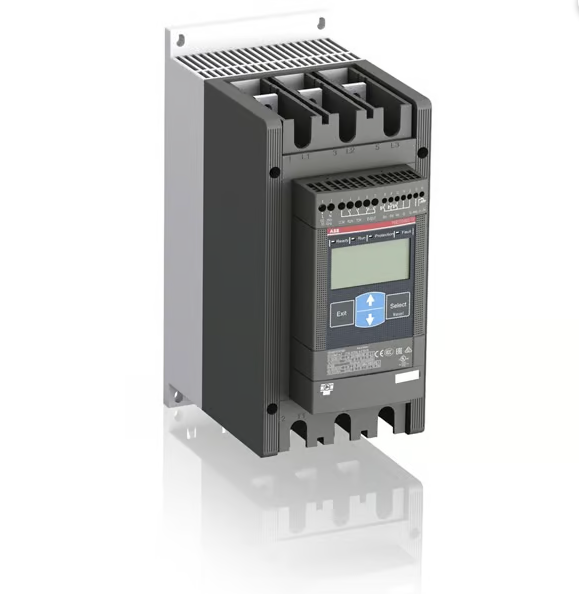

Global Ticari Takma Ad:PSE170-600-70
Genişletilmiş Ürün Tipi:PSE170-600-70
Ürün kimliği:1SFA897111R7000
ABB Tip Tanımlaması:PSE170-600-70
EAN:7320500400692
Boyutlar
Ürün Net Genişliği:130 mm
Ürün Net Yüksekliği:295 mm
Ürün Net Derinliği / Uzunluğu:220 mm
Ürün Net Ağırlığı:4,4 kg
Teknik
Anma Çalışma Gerilimi:208 ... 600 V AC
Anma Kontrol Besleme Gerilimi (U s ):100 ... 250 V AC
Anma Kontrol Devresi Gerilimi (U c ):DC Çalışması 24 V
Anma Frekansı (f):50/60 Hz
Ana Devre 50/60 Hz
Anma Çalışma Gücü - Hat İçi Bağlantı (Pe):
(230 V) 45 kW
(400 V) 90 kW
(500 V) 110 kW
Anma Çalışma Akımı - Hat İçi Bağlantı (Ie):171 Bir
Hizmet Faktörü Yüzdesi:100 %
Aşırı yükleme koruması:Dahili elektronik aşırı yük koruması
Entegre Elektronik Aşırı Yük:Evet
Ayarlanabilir Anma Motor Akımı Ie:% 30 ... 100
Maksimum Anma Akımı Ie'de Başlatma Kapasitesi:10s için 4xIe
Rampa zamanı:
0 ... 30 saniye [zaman birimi]
1 ... 30 saniye [zaman birimi]
Başlatma Sırasında İlk Gerilim:% 30 ... 70
Gerilim Düşürme Özel Rampası:Hayır %
Akım Sınırı İşlevi:1,5 ... 7xIe
Üçgen Bağlantı İç Anahtarı:Hayır
Sinyal Rölesini Çalıştır:Evet
Baypas Sinyal Rölesi:Evet
Hata Sinyali Rölesi:Evet
Aşırı Yük Sinyali Rölesi:Evet
Analog Çıkışlar:4… 20 mA
Sinyal göstergesi tamamlandı başlangıç rampası (LED):Yeşil
Sinyal göstergesi başlatmaya hazır / beklemede AÇIK (LED):Yeşil
Sinyal göstergesi çalışıyor R (LED):Yeşil
Sinyal göstergesi yukarı / aşağı rampa (LED):Yeşil
Sinyal gösterge koruması (LED):Sarı
Sinyal gösterge hatası (LED):Kırmızı
3.5 * Ie'de 7 saniye boyunca Saat Başına Başlatma Sayısı. % 50 AÇIK Süresi% 50 KAPALI Süresi:10
İletişim:FiledBusPlug (Opsiyonel)
Koruma derecesi:IP00
Terminal Tipi:Ana Devre: Çubuklar
Bağlantı Kapasitesi Ana Devresi:
Delik Çapı 8.5 MMT mm²
Genişlik ve Kalınlık 17.5x5 MMT
Kapasite Kontrol Devresinin Bağlanması:
Sert 1 x 2,5 mm²
Sert 2 x 1,5 mm²
Kapasite Besleme Devresinin Bağlanması:Sert 1 x 2,5 mm²
Sıkma Torku:
Kontrol Devresi 0,5 N · m
Ana Devre 18 N · m
Besleme Devresi 0,5 N · m
Ürün Ana Tipi:PSE170
Çevresel
Ortam hava sıcaklığı:
Çalışma -25 ... +60 ° C
Depolama -40 ... +70 ° C
RoHS Durumu:2002/95 / EC sayılı AB Direktifi 18 Ağustos 2005 ve değişikliği takiben
