Boyutlar
Ürün Net Genişliği: 190,0 mm
Ürün Net Yüksekliği: 435,0 mm
Ürün Net Derinliği / Uzunluğu: 236.5 mm (milimetre)
Ürün Net Ağırlığı: 10,51 kg
Teknik
Nominal Çalışma Gerilimi: 208… 600 V AC
Nominal Kontrol Besleme Gerilimi (U s): 100… 250 V AC
Nominal Frekans (f): Ana Devre 50/60 Hz
Nominal Çalışma Gücü - Hat İçi Bağlantı (Pe):
(230 V) 110 kW
(400 V) 200 kW
(500 V) 250 kW
Nominal Çalışma Akımı - Hat İçi Bağlantı (Ie): 370 A
Hizmet Faktörü Yüzdesi: 100%
Aşırı yükleme Koruması: Dahili elektronik aşırı yük koruması
Nominal Motor Akımı Ie: % 30… 100
Maksimum Anma Akımı Ie'de Başlatma Kapasitesi: 10x için 4xIe
Rampa zamanı:
Durma Sırasında 1 ... 30 saniye [zaman birimi]
Durma Sırasında 0 ... 30 saniye [zaman birimi]
Başlatma Sırasında Başlangıç Gerilimi: % 30… 100
Akım Limit Fonksiyonu: 1.5… 7xIe
Çalışma Sinyal Rölesi: Evet
By-pass Sinyal Rölesi : Evet
Arıza Sinyali Rölesi: Evet
Aşırı Yük Sinyal Rölesi: Evet
Analog Çıkışlar: 4… 20 mA
İletişim: Fieldbus soketinin (yalnızca bağlı)
Koruma derecesi: acc. IEC 60529, IEC 60947-1, EN 60529 Ana Terminalleri IP00'e göre

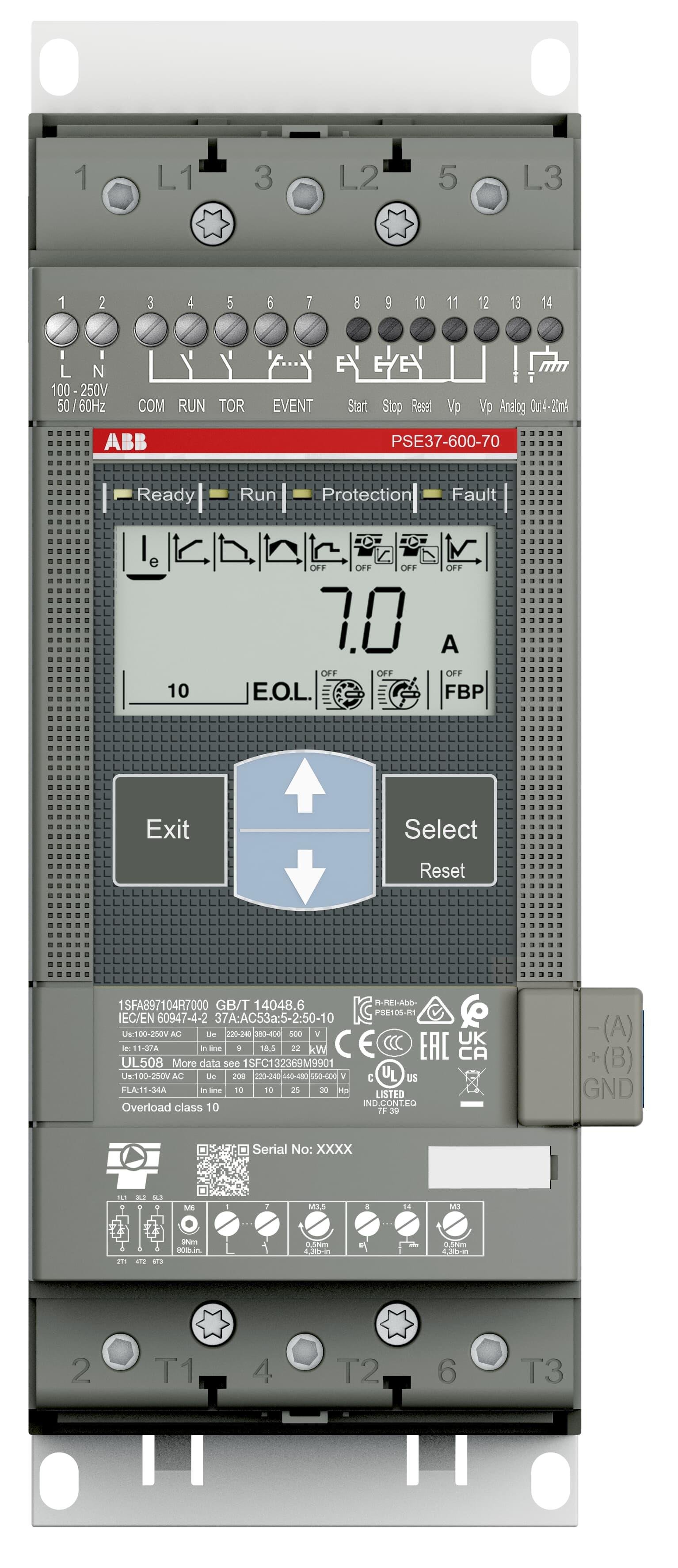

Ürün Ana Tipi: PSE370
Çevre
Ortam hava sıcaklığı :
Çalışma -25 ... +60 ° C
Depolama -40 ... +70 ° C
RoHS Durumu: 2011/65 / AB AB Yönergesi şart
