Boyutlar
Ürün Net Genişliği: 90.000 mm
Ürün Net Yüksekliği: 245.000 mm
Ürün Net Derinliği / Uzunluğu: 185.500 mm
Ürün Net Ağırlığı: Ağırlık 2,4 kg
Teknik
Nominal Çalışma Gerilimi: 208… 600 V AC
Nominal Kontrol Besleme Gerilimi (U s): 100 ... 250 V AC
Nominal Kontrol Devresi Gerilimi (U c): DC Çalışması 24 V
Nominal Frekans (f):
Ana Devre 50/60 Hz
Kontrol Beslemesi 50/60 Hz
Nominal Çalışma Gücü - Hat İçi Bağlantı (Pe):
(230 V) 15 kW
(400 V) 30 kW
(500 V) 37 kW
Nominal Çalışma Akımı - Hat İçi Bağlantı (Yani): 60 A
Hizmet Faktörü Yüzdesi: 100%
Aşırı yükleme Koruması: Dahili elektronik aşırı yük koruması
Entegre Elektronik Aşırı Yük: Evet
Nominal Motor Akımı Ie: % 30 ... 100
Maksimum Anma Akımı Ie'de Başlatma Kapasitesi: 10x için 4xIe
Rampa zamanı:
Başlatma Sırasında 1 ... 30 saniye [zaman birimi]
Durdurma Sırasında 0 ... 30 saniye [zaman birimi]
Başlatma Sırasında Başlangıç Gerilimi: % 30 ... 70
Kademeli Gerilim Özel Rampa: Hayır%
Akım Limit Fonksiyonu: 1.5… 7xIe
Delta Bağlantı İçindeki Anahtar: Hayır
Çalışma Sinyal Rölesi: Evet
By-pass Sinyal Rölesi: Evet
Arıza Sinyali Rölesi: Evet
Aşırı Yük Sinyal Rölesi: Evet
Analog Çıkışlar: 4… 20 mA
Sinyal göstergesi tamamlanmış başlatma rampası (LED): Yeşil
Başlamaya hazır / bekleme AÇIK sinyal göstergesi (LED): Yeşil
Sinyal göstergesi R çalışıyor (LED): Yeşil
Yukarı / aşağı yükselen sinyal göstergesi (LED): Yeşil
Sinyal gösterge koruması (LED): Sarı
Sinyal gösterge hatası (LED): Kırmızı
Saatte Başlama Sayısı 3.5 * Ie'de 7 san. % 50 AÇIK Süresi% 50 KAPALI Süresi: 10
İletişim: FiledBusPlug (gereklidir bağlı)
Koruma derecesi: acc. IEC 60529, IEC 60947-1, EN 60529 Ana Terminalleri IP00'e göre
Terminal Türü: Vidalı Klemensler
Bağlantı Kapasitesi Ana Devresi: Sert 1 / 2x2,5 ... 70 mm²
Bağlantı Kapasitesi Kontrol Devresi:
Sert 1x2.5 mm²
Sert 2x1.5 mm²
Bağlantı Kapasitesi Besleme Devresi:
Sert 1x2.5 mm²
Sert 2x1.5 mm²
Sıkma Torku:
Ana Devre 9 N · m
Besleme Devresi 0,5 N · m
Kontrol Devresi 0,5 N · m

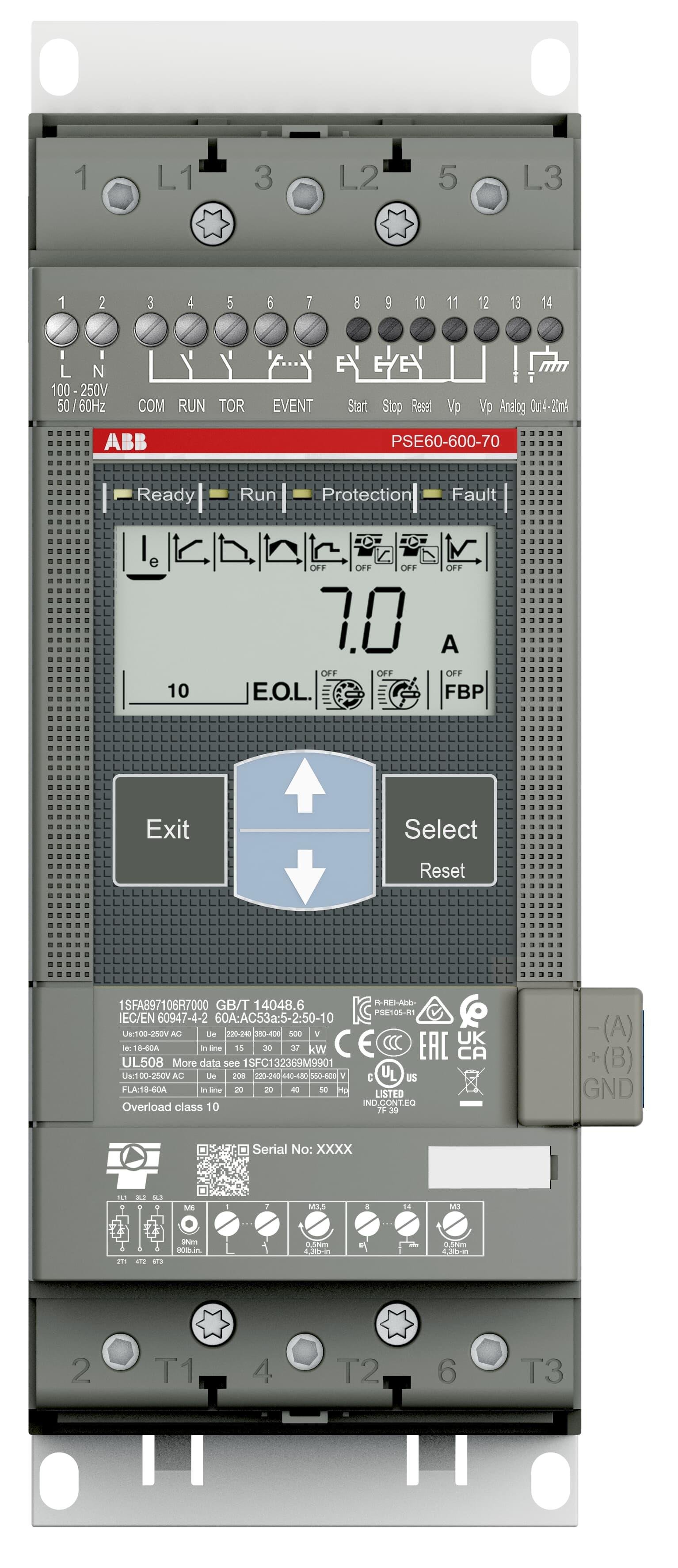

Ürün Ana Tipi: PSE60
Çevre
Ortam hava sıcaklığı:
Depolama -40 ... +70 ° C
Çalışma -25 ... +60 ° C
RoHS Durumu: AB Direktifi 2002/95 / EC içindir 18 Ağustos 2005 ve seçenekleri
