Boyutlar:
Ürün Net Genişliği: 45.000 mm
Ürün Net Yüksekliği: 140.000 mm
Ürün Net Derinliği / Uzunluğu: 114.000 mm
Ürün Net Ağırlığı: 0,4 kg
Teknik:
Nominal Çalışma Gerilimi: 208… 600 V AC
Nominal Kontrol Besleme Gerilimi (U s): 100 ... 240 V AC
Anma Kontrol Devresi Gerilimi (U c): 50 Hz / 60 Hz 100 ... 240 V AC
Nominal Frekans (f):
Ana Devre 50/60 Hz
Kontrol Beslemesi 50/60 Hz
Nominal Çalışma Gücü - Hat İçi Bağlantı (Pe):
( 230 V) 4 kW
(400 V) 7,5 kW
(500 V) 7,5 kW
Nominal Çalışma Akımı - Hat İçi Bağlantı (Ie): 16 A
Hizmet Faktörü Yüzdesi: 100%
Aşırı yükleme Koruması: Gereken MS132 10.00… 16.00
Entegre Elektronik Aşırı Yük: Hayır
Nominal Motor Akımı Ie : Hayır%
Maksimum Anma Akımı Ie'de Başlatma Kapasitesi : 6s için 4xIe
Rampa zamanı:
Başlatma Sırasında 1 ... 10 saniye [zaman birimi]
Durdurma Sırasında 0 ... 20 saniye [zaman birimi]
Başlatma Sırasında Başlangıç Gerilimi :% 40 ... 70
Kademeli Gerilim Özel Rampa:% 100 ... 60
Akım Limit Fonksiyonu: Hayır
Delta Bağlantı İçindeki Anahtar: Hayır
Sinyal Rölesini Çalıştır: Evet
By-pass Sinyal Rölesi: Hayır
Arıza Sinyali Rölesi: Hayır
Aşırı Yük Sinyal Rölesi : Hayır
Sinyal göstergesi tamamlanmış başlatma rampası (LED): Yeşil
Başlamaya hazır / bekleme AÇIK sinyal göstergesi (LED): Yeşil
Sinyal göstergesi R çalışıyor (LED): Yeşil
Yukarı / aşağı yükselen sinyal göstergesi (LED):
Yeşil Saatte Başlama Sayısı 3.5 * Ie'de 7 san. % 50 AÇIK Süresi% 50 KAPALI Süresi: 10
İletişim: FiledBusPlug (ihtiyacına bağlı)
Koruma derecesi : acc. IEC 60529, IEC 60947-1, EN 60529 Ana Terminaller IP20'ye
Terminal Türü: Vidalı Klemensler
Bağlantı Kapasitesi Ana Devresi: Sert 1 / 2x0.75 ... 2.5 mm²
Bağlantı Kapasitesi Kontrol Devresi: Sert 1/2 x 0,75 ... 2,5 mm²
Bağlantı Kapasitesi Besleme Devresi: Sert 1 / 2x0.75 ... 2.5 mm²
Sıkma Torku :
Ana Devre 1 N · m
Besleme Devresi 1 N · m
Kontrol Devresi 1 N · m

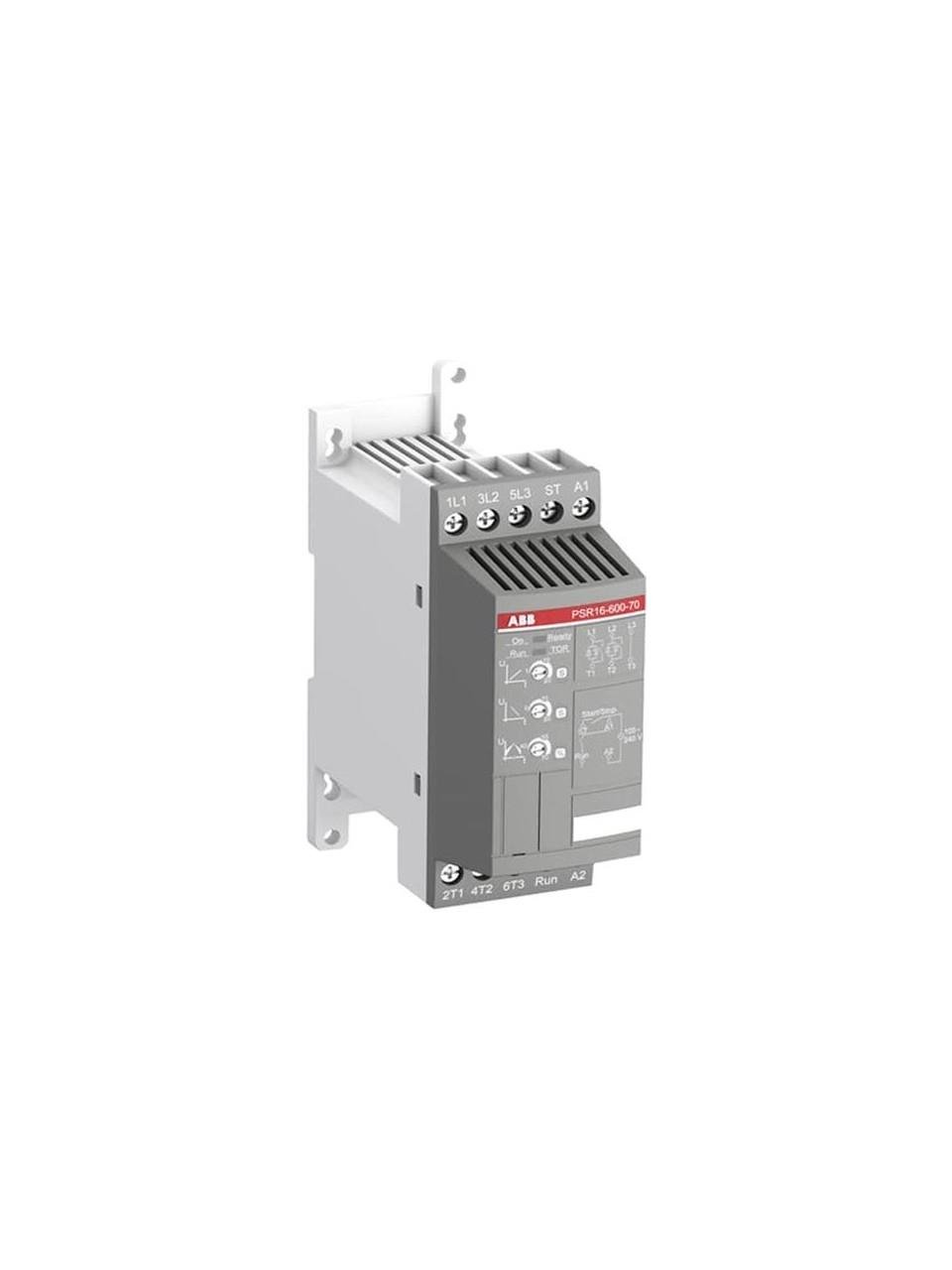

Ürün Ana Tipi: pSR16
Çevre:
Ortam hava sıcaklığı: Depolama -40 ... +70 ° C
Çalışma -25 ... +60 ° C
RoHS Durumu: AB Direktifi 2002/95 / EC içindir 18 Ağustos 2005 ve seçenekleri
