Boyutlar
Ürün Net Genişliği: 150.000 mm
Ürün Net Yüksekliği: 314.000 mm
Ürün Net Derinliği / Uzunluğu: 194.000 mm
Ürün Net Ağırlığı: 6.10 kilo
Teknik
Nominal Çalışma Gerilimi: 208… 600 V AC
Nominal Kontrol Besleme Gerilimi (U s): 100… 250 V AC
Nominal Kontrol Devresi Gerilimi (U c): DC Çalışması 24 V
Nominal Frekans (f): Ana Devre 50/60 Hz
Nominal Çalışma Gücü - Hat İçi Bağlantı (Pe):
(230 V) 9 kW
(400 V) 18,5 kW
(500 V) 22 kW
Nominal Çalışma Akımı - Hat İçi Bağlantı (Ie): 37 A
Nominal Çalışma Gücü - Delta Bağlantı İçinde:
230 V 15 kW -de
400 V 30 kW -de
500 V 37 kW
Nominal Çalışma Akımı - Delta Bağlantı İçinde: 64 A
Hizmet Faktörü Yüzdesi: 100%
Aşırı yükleme Koruması: Dahili elektronik aşırı yük koruması
Entegre Elektronik Aşırı Yük: Evet
Nominal Motor Akımı Ie :% 30 ... 100
Maksimum Anma Akımı Ie'de Başlatma Kapasitesi: 10x için 4xIe
Rampa zamanı: 1 ... 120 saniye [zaman birimi]
Başlatma Sırasında Başlangıç Gerilimi: % 10 ... 99
Kademeli Gerilim Özel Rampa: % 100 ... 10
Akım Limit Fonksiyonu: 1,5… 7,5 xle
Delta Bağlantı İçindeki Anahtar : Evet
Çalışma Sinyal Rölesi: Evet
By-pass Sinyal Rölesi: Evet
Arıza Sinyali Rölesi: Evet
Aşırı Yük Sinyal Rölesi: Evet
Analog Çıkışlar: 0… 10 V, 0… 20 mA, 4… 20 mA
Başlamaya hazır / bekleme AÇIK sinyal göstergesi (LED): Yeşil
Sinyal göstergesi R çalışıyor (LED): Yeşil
Sinyal gösterge koruması (LED): Sarı
Sinyal gösterge hatası (LED): Kırmızı
İletişim: Dahili Modbus arayüzü, Anybus, FieldBusPlug (adaptörlü).
Koruma derecesi: acc. IEC 60529, IEC 60947-1, EN 60529 Ana Terminalleri IP00'e göre
Terminal Türü: Kablo kelepçesi
Bağlantı Kapasitesi Ana Devresi: Delik Çapı 8,5 mm
Bağlantı Kapasitesi Kontrol Devresi: Sert 1x2.5 mm²
Bağlantı Kapasitesi Besleme Devresi: Sert 1x2.5 mm²
Sıkma Torku: Ana Devre 8 N · m

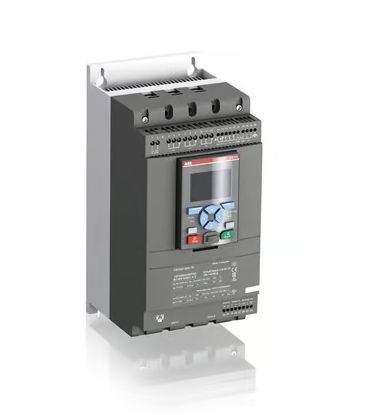

Ürün Ana Tipi: PSTX37
Çevre
Ortam hava sıcaklığı:
Depolama -40 ... +70 ° C
Çalışma -25 ... +60 ° C
RoHS Durumu: AB Direktifi 2002/95 / EC içindir 18 Ağustos 2005 ve seçenekleri
