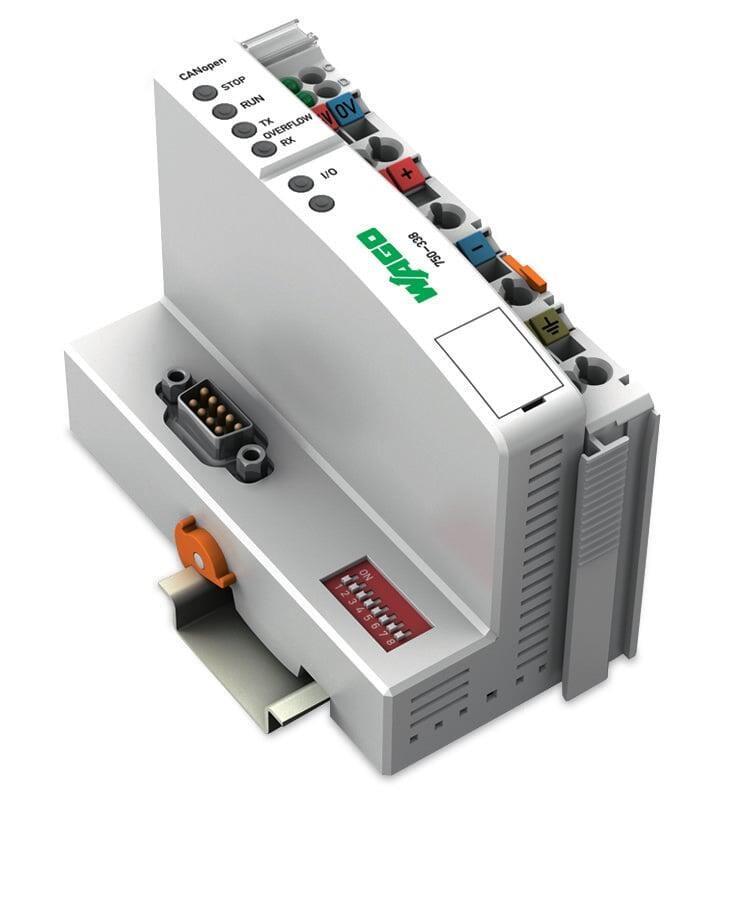

Bu veriyolu kuplörü WAGO‐I/O‐SYSTEM'i CANopen fieldbus'a slave olarak bağlar.
Modül verisi PDO'lar ve SDO'lar kullanılarak iletilir.
Veriyolu kuplörü tüm veriyolu modüllerini destekleyebilir. Veriyolu kuplörü otomatik olarak ayarlayarak
analog, dijital veya özel modüller içerebilen bir yerel proses görüntüsü oluşturur. Analog ve özel modül
verileri word ve/veya byte'larla gönderilir; dijital veri byte şeklinde gönderilir.
CANopen proses görüntüsünün ilgili Master kontrole (PLC, PC veya NC) kaydedilmesine imkan tanır.
Yerel proses görüntüsü, alınan veri ve gönderilecek veri olmak üzere iki veri bölgesine ayrılır.
Proses verisi daha fazla işlem için CANopen fieldbus aracılığıyla PLC, PC veya NC'ye gönderilebilir
ve CANopen aracılığıyla sahadan alınabilir.
Analog modüllerin verisi, modüllerin veriyolu kuplörüne bağlandığı sıraya göre
PDO'larda saklanır. Dijital modüllerin bitleri byte şeklinde gönderilir ve ayrıca
PDO'larda eşleştirilir. Dijital bilgi miktarı 8 biti geçerse veriyolu kuplörü otomatik olarak yeni bir byte ile başlar.
Nesne sözlüğünün tüm girişleri kullanıcının isteğine göre 32 Rx PDO ve 32 Tx PDO'da eşleştirilebilir.
Tüm giriş ve çıkış proses görüntüsü SDO'lar kullanılarak iletilebilir.
"Ara parça modülleri" yazılım üzerinden ayarlanabilir.
