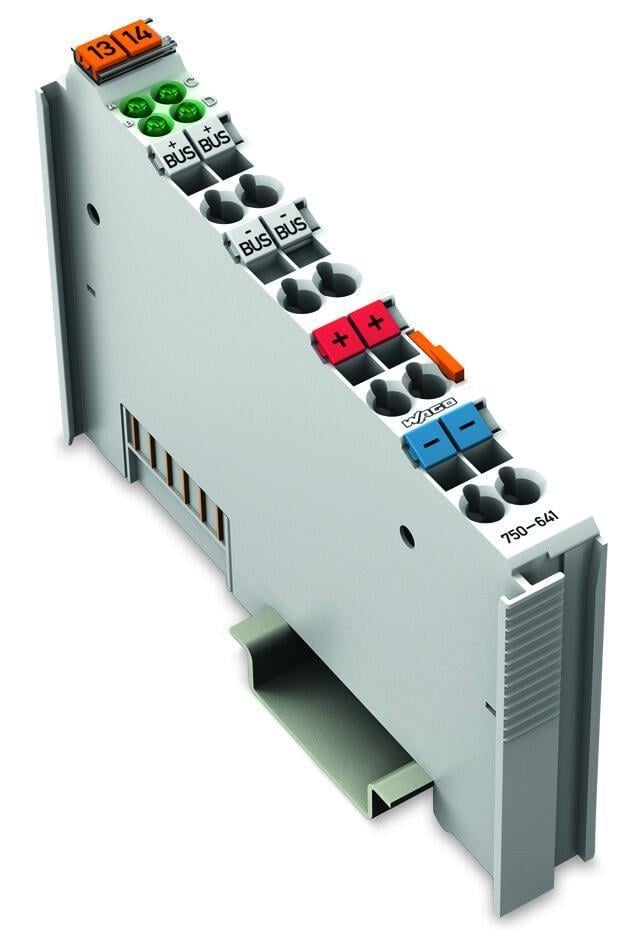

WAGO 750-641 DALI/DSI Master (750-641)

WAGO-I/O-SYSTEM 750 için DALI/DSI Master, 750 serisinin tüm kontrolörlerine uyan, 12 mm genişliğinde bir I/O modülüdür.

DALI Master, 64'e kadar slave'i kontrol edebilir. Her stave 16 ayrı grupa ve 16 ayrı ayara atanabilir.

DALI kontrollerinin diğer gruplarla tüm kombinasyonları WAGO I/O SYSTEM 750 ile mümkündür. Tek bir fieldbus düğümüne birkaç DALI master bağlanabilir. Bir kontrolöre bağlanabilecek maksimum modül sayısı uygulamanın gerektirdiği hafızaya bağlıdır.

WAGO I/O PRO 32 yazılımı fieldbus düğümlerini programlamak için kullanılır. WAGO, DALI için önceden programlanmış fonksiyon blokları ile kolay uygulama programlamasını destekler.

DALI Master'ı beslemek için DC/DC konverter 288-895 gerekir. DC/DC konverter 400mA'e kadar akım sağlar ve her biri 130 mA'e kadar 3 DALI hattını besleyebilir (bkz. ayrıca "DALI/DSI Master Modülü"* kullanma kılavuzu, kısım 1.1.1.7.3 "DALI Bus Line"). *Dokümantasyon Almanca ve İngilizce olarak mevcuttur.

DSI, TRIDONIC ATCO firması tarafından geliştirilmiş tescilli bir arayüzdür. DALI ile olduğu gibi elektronik balastlar DSI tarafından dijital olarak kontrol edilebilir. Bununla birlikte DALI ile karşılaştırıldığında DSI modülünün slave'leri ayrı ayrı adreslenemez ve master'a geri besleme sinyalleri gönderilemez. Modül tarafından kontrol edilen maksimum slave sayısı hat başına 100 katılımcı ile sınırlıdır (100 katılımcı * 2 mA = 200 mA). DALI için olduğu gibi DSI'ı beslemek için DC/DC konverter 288-895 gerekir.
