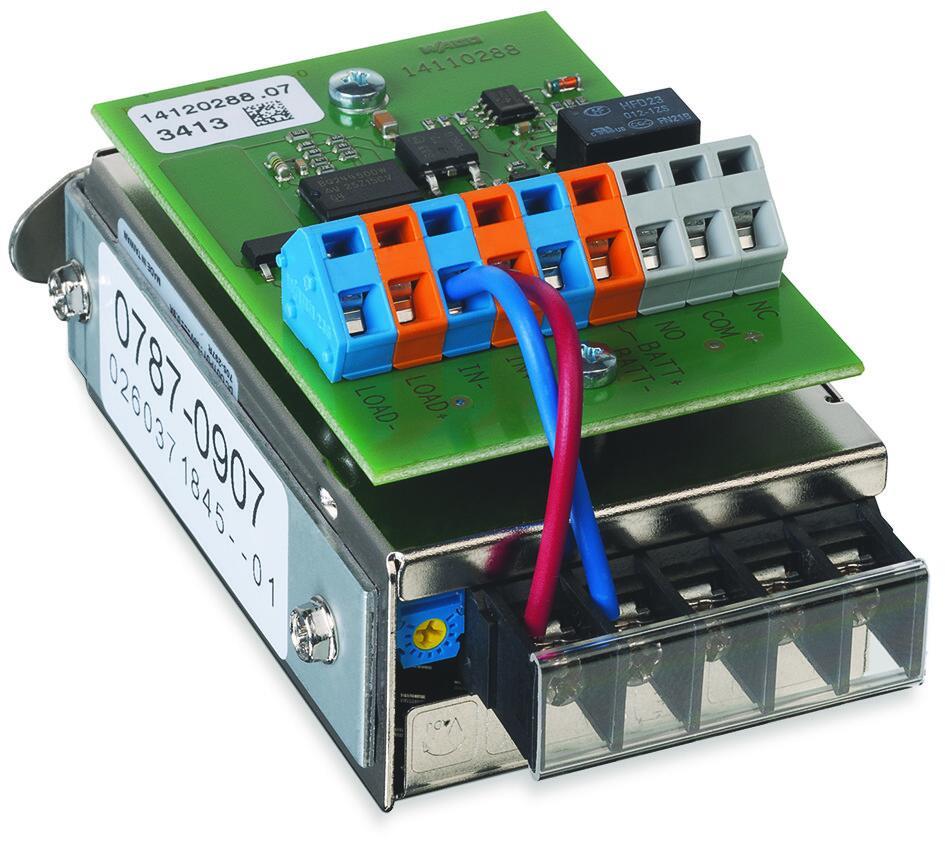

WAGO'nun 787-907 Şarj Regülatörlü Birincil Anahtar DC Güç Kaynağı, 761-9009 TO-PASS® Dış Mekan Muhafazasındaki Şarj Regülatörlü 761-9007 Güç Kaynağının yerini alır.
DC güç kaynağının L, N ve PE terminalleri 110–240 VAC şebeke voltajına bağlanır. Güç kaynağının 30 VDC çıkış voltajı, şarj regülatörünün IN + ve IN giriş terminallerine fabrikada bağlanmıştır.
Şarj regülatöründeki entegre devre, BATT+ ve BATT- terminallerine bağlı akü modülünün izlenmesini ve şarj regülasyonunu gerçekleştirir. Yük, şarj regülatörünün LOAD+ ve LOAD- terminallerine bağlanır. Kapsamlı deşarja, NC, COM ve NO kenetleme noktalarına karşı uyarı sağlamak için bir sinyal kontağı da kullanılabilir.
Şarj regülatörü iki seri bağlı kurşun hücreli, kurşun-jel veya kurşun-asit akü modülü için tasarlanmıştır (her biri 12 VDC nominal gerilime, yani toplamda 24 VDC'ye sahiptir). İçinde TO-PASS®Dış Mekan Muhafazası, iki adet 761-9008 Akü Modülü ve Sonnenschein A512/1.2S tarafından üretilen bir kurşun jel akü (12 VDC, kapasite 1,2 Ah) kullanmanızı öneririz.
