Boyutlar
Ürün Net Genişliği: 150.000 mm
Ürün Net Yüksekliği: 314.000 mm
Ürün Net Derinliği / Uzunluğu: 194.000 mm
Ürün Net Ağırlığı: 6.10 kg
Teknik
Nominal Çalışma Gerilimi: 208… 600 V AC
Nominal Kontrol Besleme Gerilimi (Us): 100… 250 V AC
Nominal Kontrol Devresi Voltajı (Uc): DC Çalışma 24 V
Nominal Frekans (f): Ana Devre 50/60 Hz
Nominal Çalışma Gücü - Hat İçi Bağlantı (Pe):
(230 V) 7,5 kW
(400 V) 15 kW
(500 V) 18,5 kW
Nominal Çalışma Akımı - Hat İçi Bağlantı (Ie): 30 A
Nominal Çalışma Gücü - Delta Bağlantısı İçinde:
230 V'da 12,5 kW
400 V 25 kW'da
500 V 30 kW'da
Nominal Çalışma Akımı - Delta Bağlantısı İçinde: 52 A
Hizmet Faktörü Yüzdesi: % 100
Aşırı Yük Koruması: Dahili elektronik aşırı yük Koruması
Entegre Elektronik Aşırı Yük: Evet
Nominal Motor Akımı Ie: 30 ... 100%
Maksimum Anma Akımı Ie'de Başlatma Kapasitesi: 10s için 4xIe
Rampa Süresi : 1 ... 120 saniye [zaman birimi]
Başlatma Sırasında Başlangıç Gerilimi: % 10 ... 99
Kademeli Gerilim Özel Rampa: 100 ... 10%
Akım Limit Fonksiyonu: 1,5… 7,5 xle
Delta Bağlantı İçindeki Anahtar: Evet
Sinyal Rölesini Çalıştır: Evet
By-pass Sinyal Rölesi: Evet
Arıza Sinyali Rölesi: Evet
Aşırı Yük Sinyal Rölesi: Evet
Analog Çıkışlar: 0… 10 V, 0… 20 mA, 4… 20 mA
Başlatmaya / beklemeye hazır sinyal göstergesi AÇIK (LED): Yeşil
Sinyal göstergesi çalışıyor R (LED): Yeşil
Sinyal gösterge koruması (LED): Sarı
Sinyal gösterge hatası (LED): Kırmızı
İletişim: Dahili Modbus arayüzü, Anybus, FieldBusPlug (adaptörlü).
Koruma Derecesi: acc. IEC 60529, IEC 60947-1, EN 60529 Ana Terminalleri IP00'e göre
Terminal Tipi: Kablo Kelepçesi
Bağlantı Kapasitesi Ana Devre: Delik Çapı 8,5 mm
Bağlantı Kapasitesi Kontrol Devresi: Sert 1x2.5 mm²
Bağlantı Kapasitesi Besleme Devresi: Sert 1x2.5 mm²
Sıkma Torku: Ana Devre 8 N · m

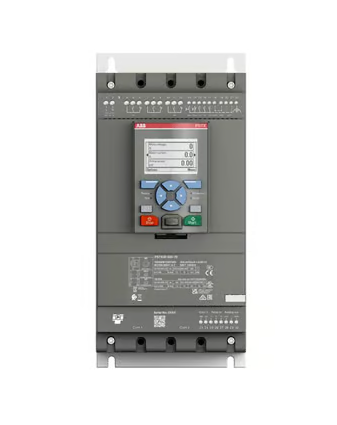

Ürün Ana Tipi: PSTX30
Çevre
Ortam Hava Sıcaklığı:
Depolama -40 ... +70 ° C
Çalışma -25 ... +60 ° C
RoHS Durumu: AB Direktifi 2002/95 / EC içindir 18 Ağustos 2005 ve seçenekleri
